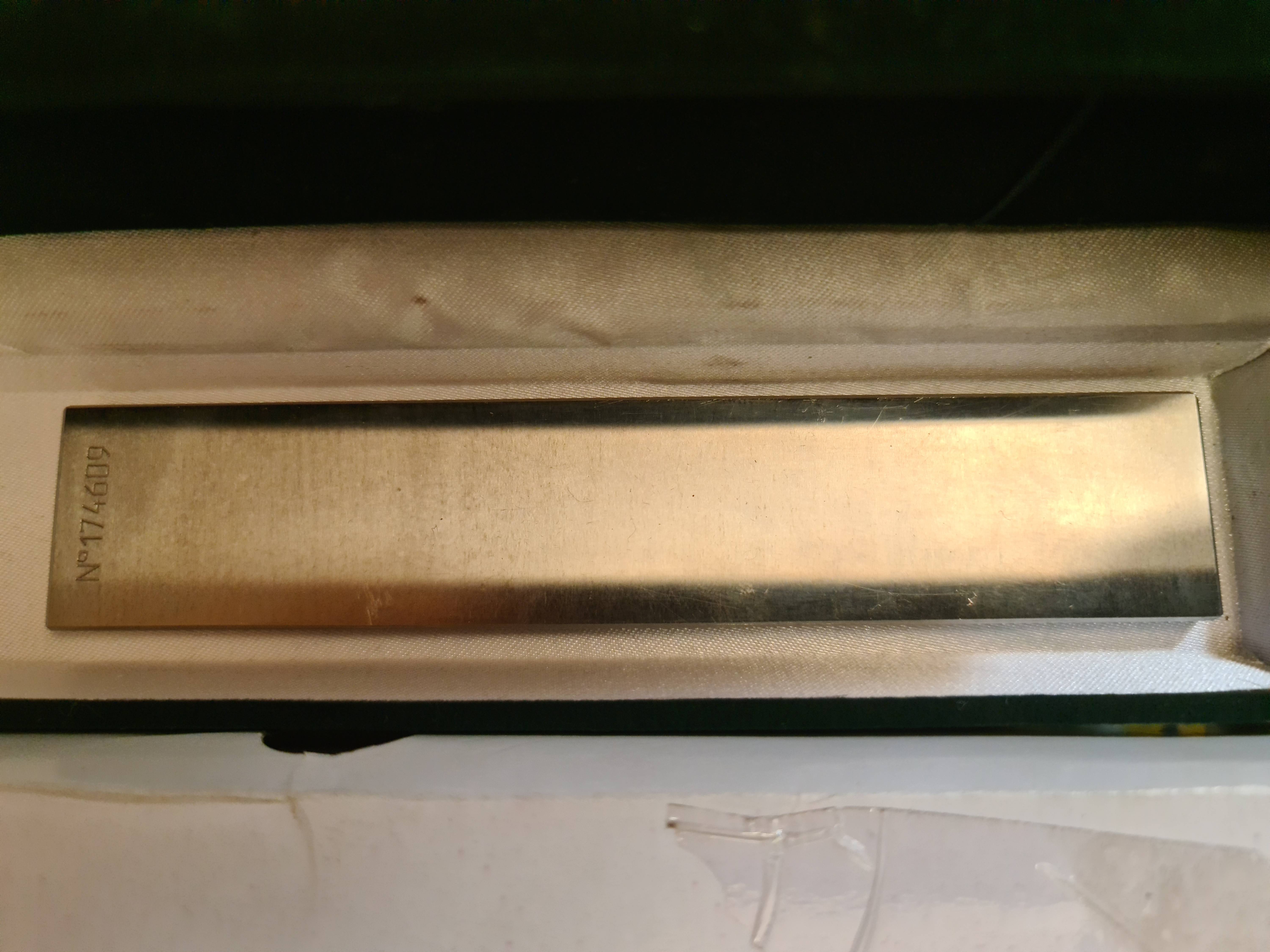

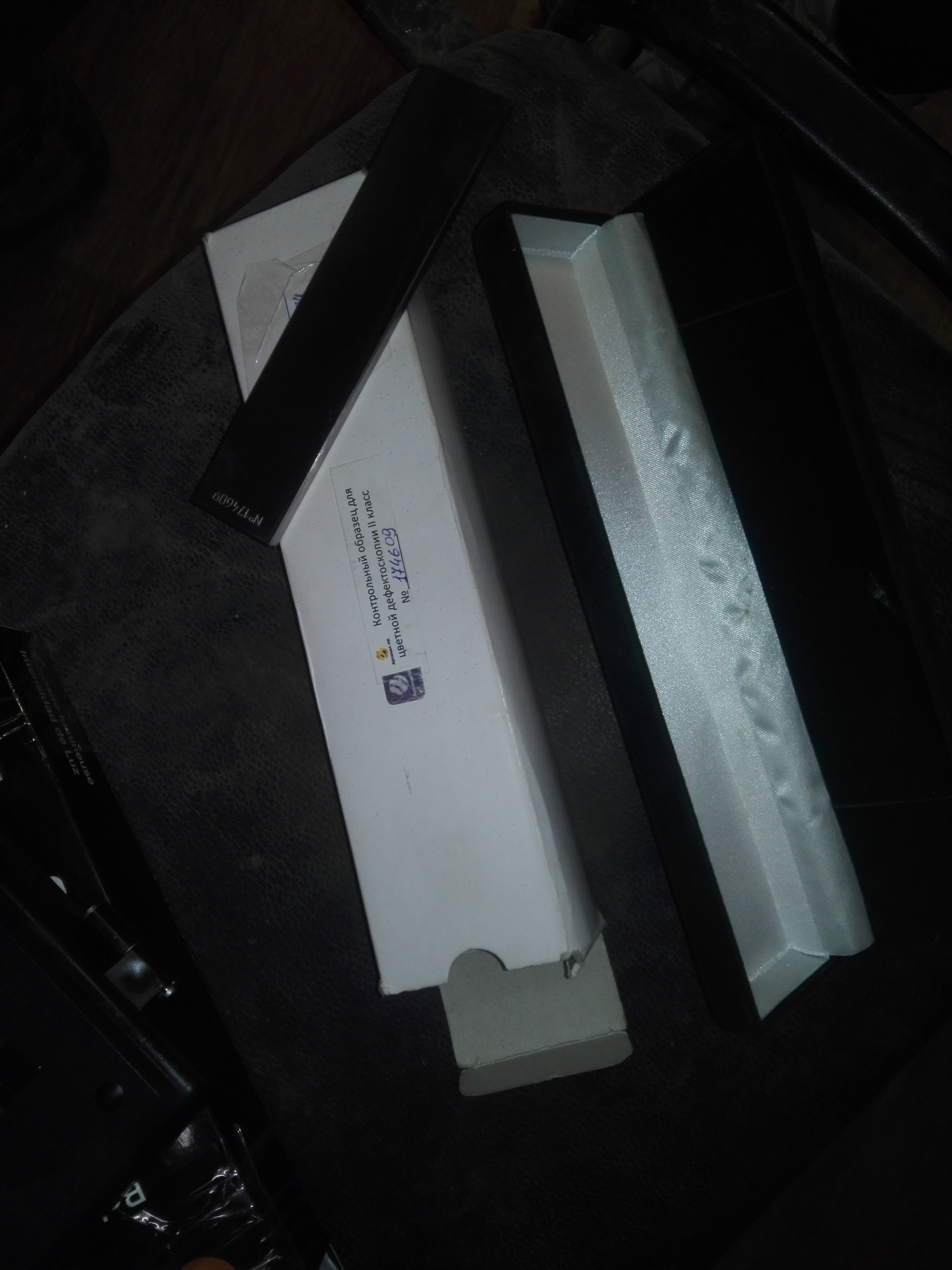

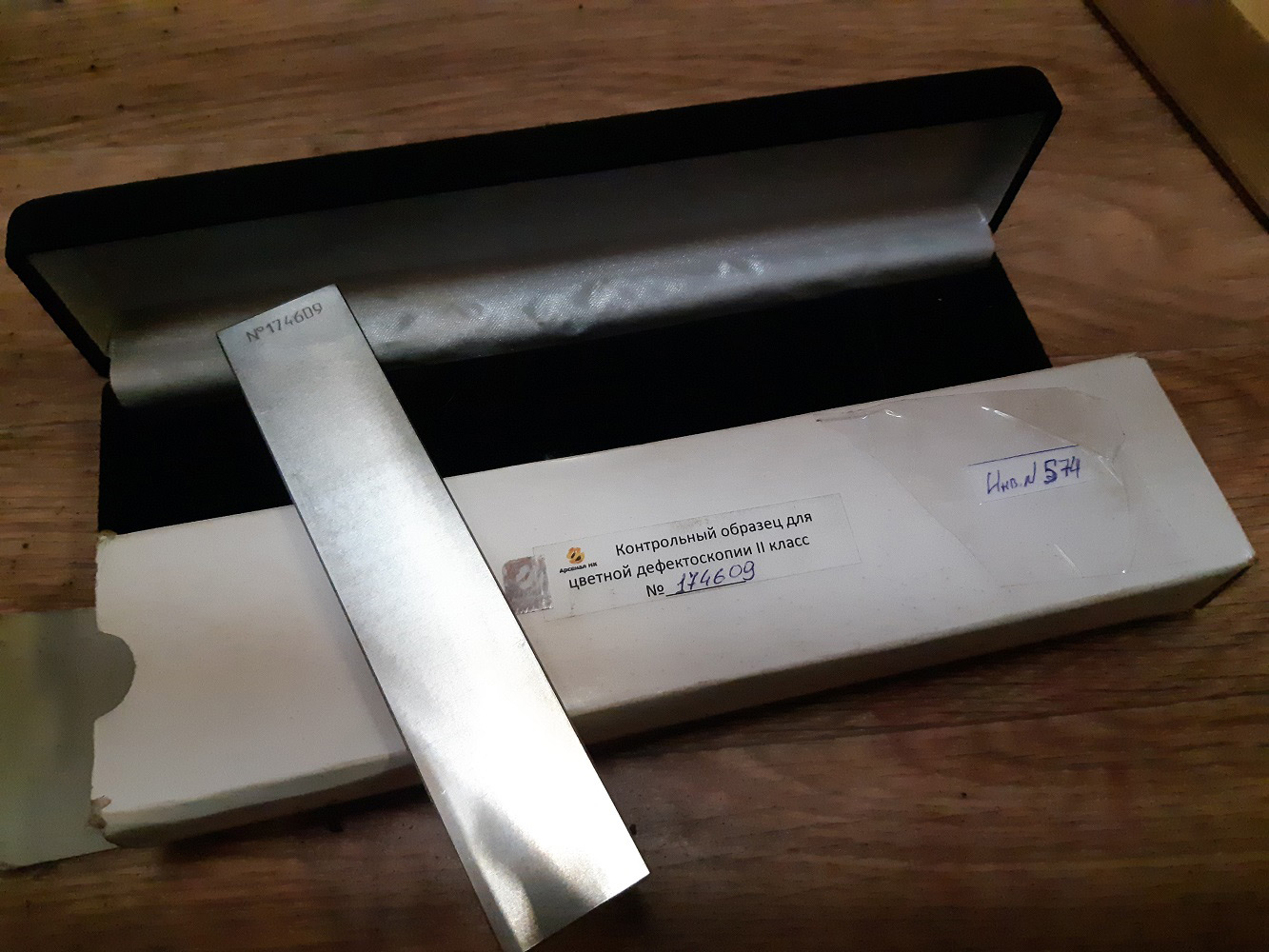

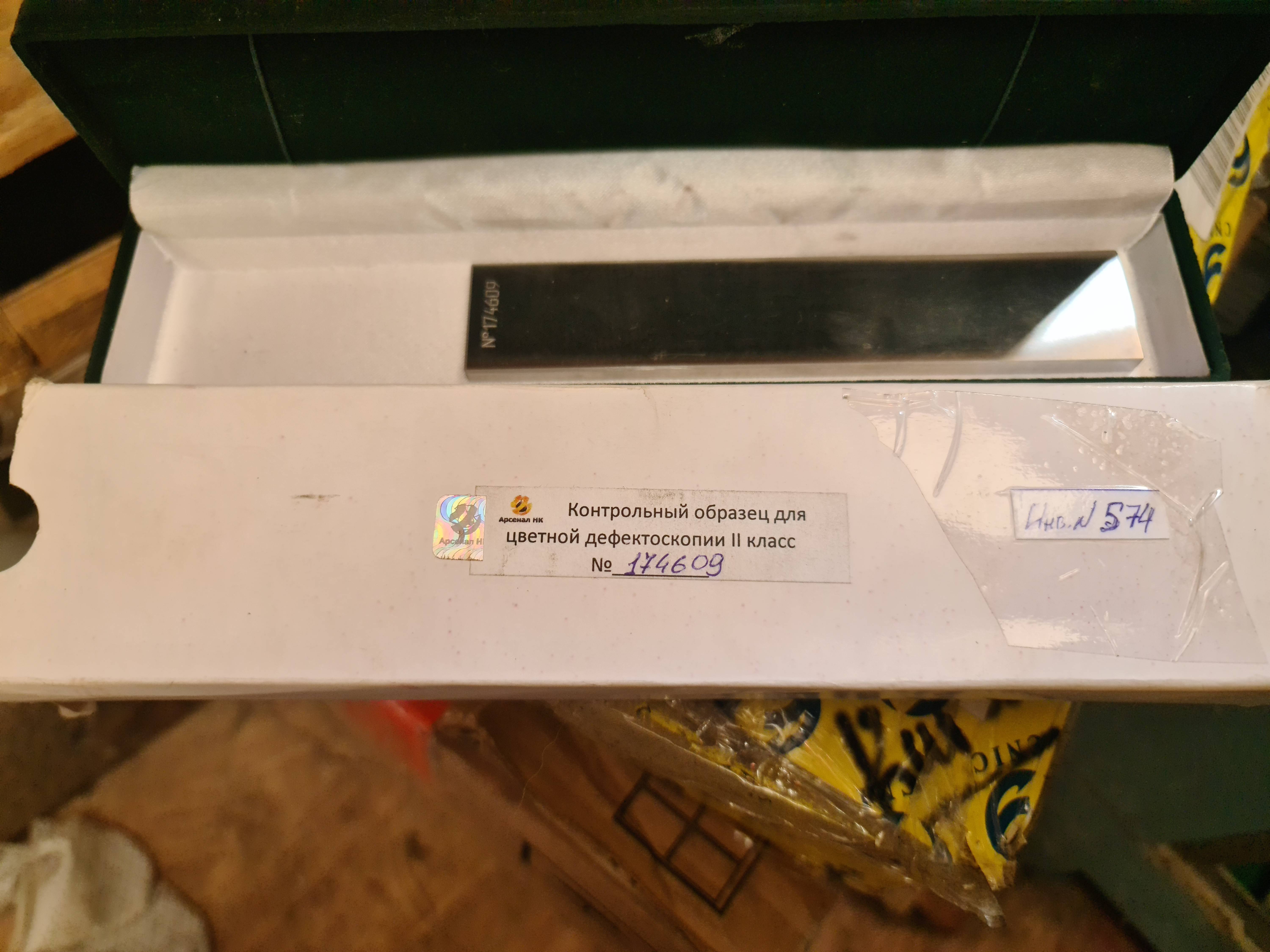

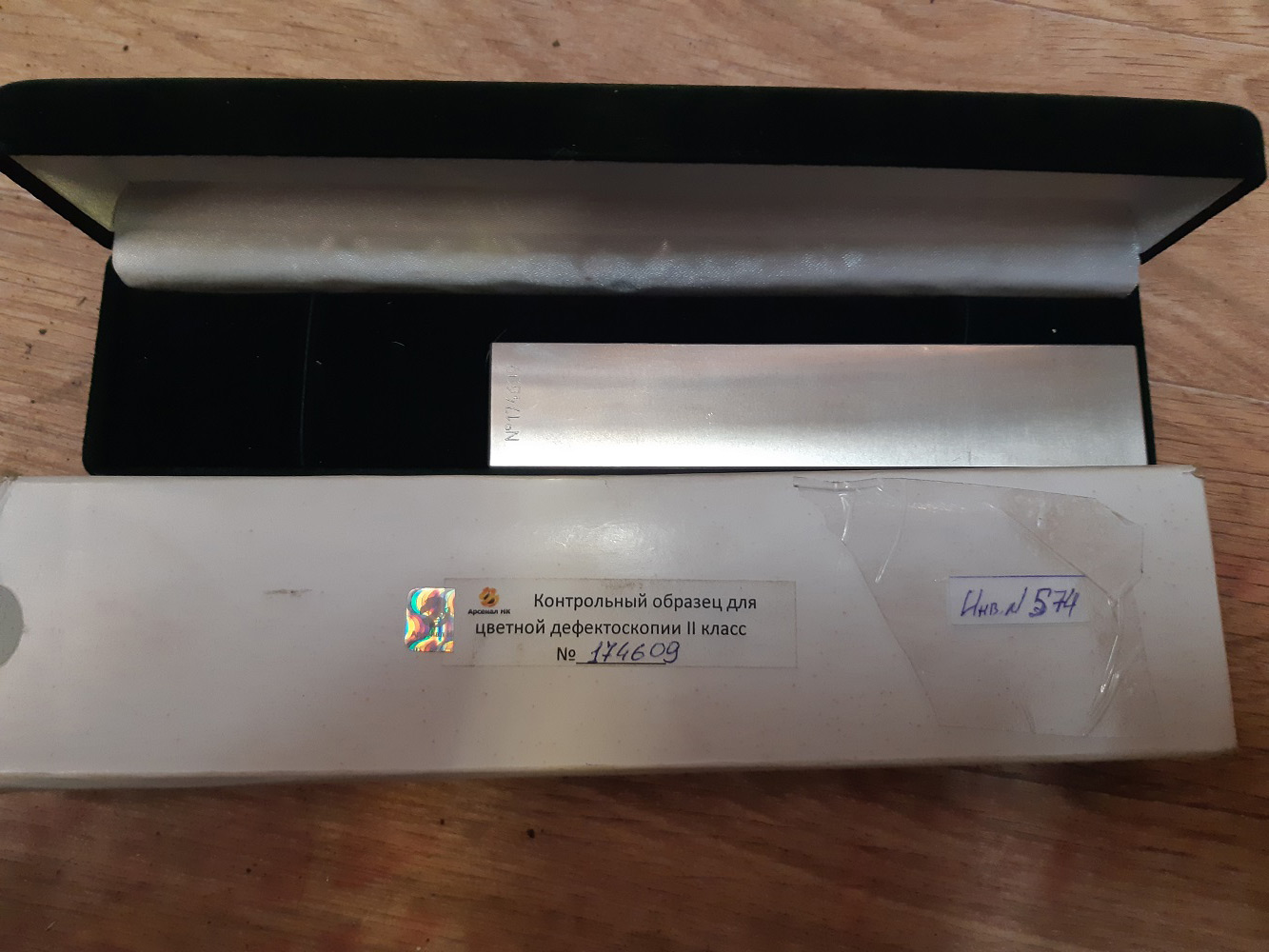

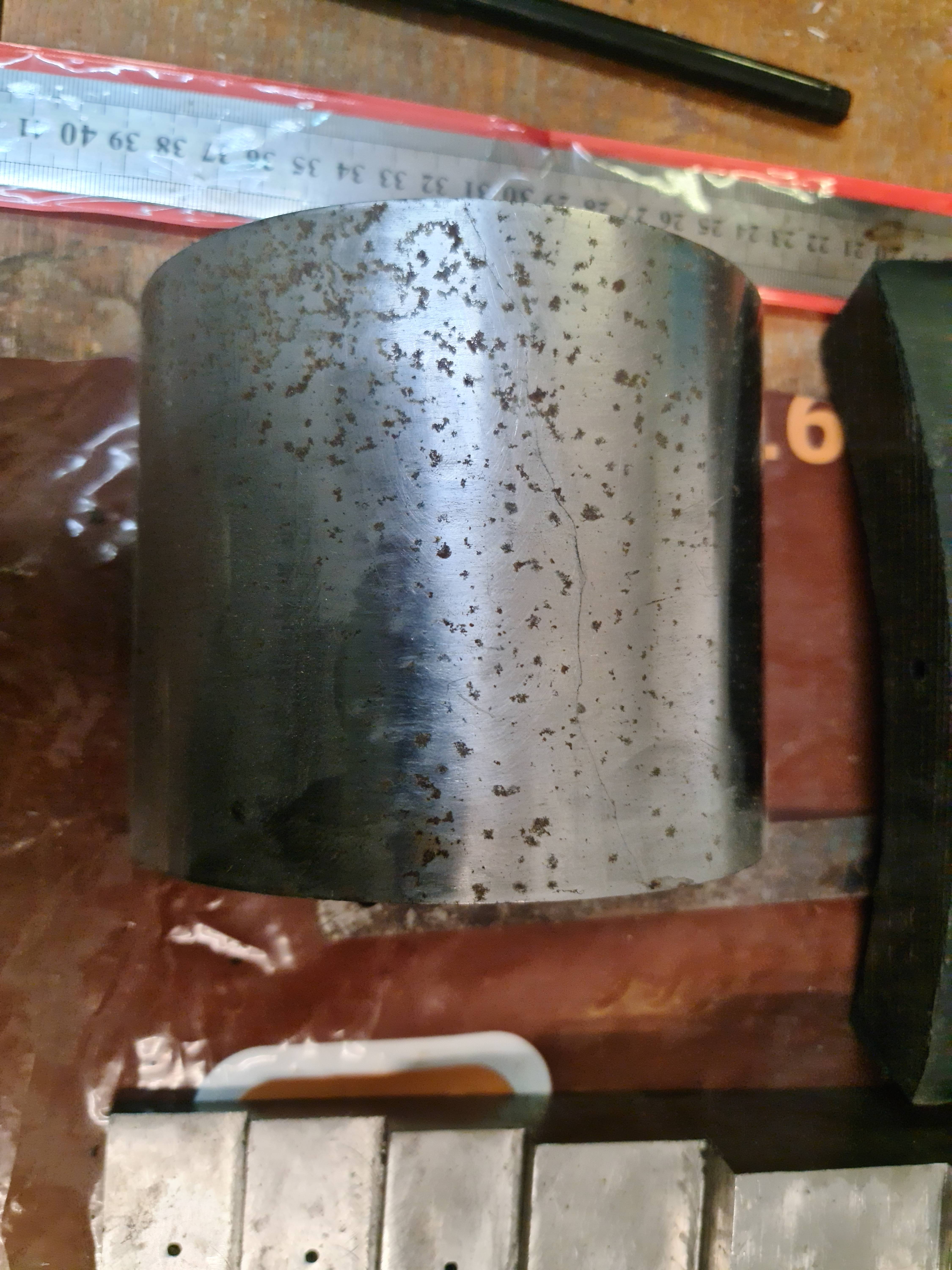

Контрольные образцы для капиллярной дефектоскопии предназначены для определения качества дефектоскопических материалов и технологии капиллярного контроля. Образцы по КД имеют искусственную, одиночную, тупиковую трещину с шириной раскрытия в соответствии с заданным классом чувствительности. Образцы по КД соответствуют требованиям ГОСТ 18442-80 и унифицированной методики РБ-090-14 (взамен ПНАЭГ-7-018-89).
Технические характеристики образцов: размер — 100х30х3 мм; материал — сталь 40Х13. Примерный ресурс использования образцов при использовании люминесцентных материалов – 100 раз, при использовании цветных материалов - 50 раз. После отработки ресурса по капиллярной дефектоскопии, образец можно использовать для магнитопорошкового контроля в соответствии с уровнем чувствительности, установленным при аттестации данного образца.
|
Класс чувствительности |
Размеры трещины, мкм |
|
|
Длина трещины |
Ширина раскрытия |
|
|
I |
не менее 3 |
менее 1 |
|
II |
не менее 3 |
От 1 до 10 |
|
III |
не менее 3 |
От 10 до 100 |
|
IV |
не менее 3 |
От 100 до 500 |
Контрольный образец по КД должен храниться в сухом месте с влажностью воздуха не более 80% и температурой 20±10°С. В помещении не должно быть паров агрессивных веществ, вызывающих коррозию металлических поверхностей.
После проведения контроля, образец необходимо очистить одним из следующих способов:
1. На контролируемую поверхность образца нанести слой проявителя, затем просушить на воздухе и выдержать не менее 30 минут после высыхания;
2. Опустить в растворитель (ацетон, бензин, спирт) с выдержкой не менее 5-6 часов;
3. Погрузить в растворитель (ацетон, бензин, спирт) с использованием ультразвуковой ванны, с выдержкой не менее 60 мин.
После очистки образец для капиллярной дефектоскопии необходимо прогреть в сушильном шкафу при температуре 100-120° с выдержкой 15-30 минут. Во избежание затирания проявителя в дефект, не попускается протирка контрольного образца влажной салфеткой. Каждый образец снабжен паспортом и сертификатом о калибровке содержащие фотографию трещины.

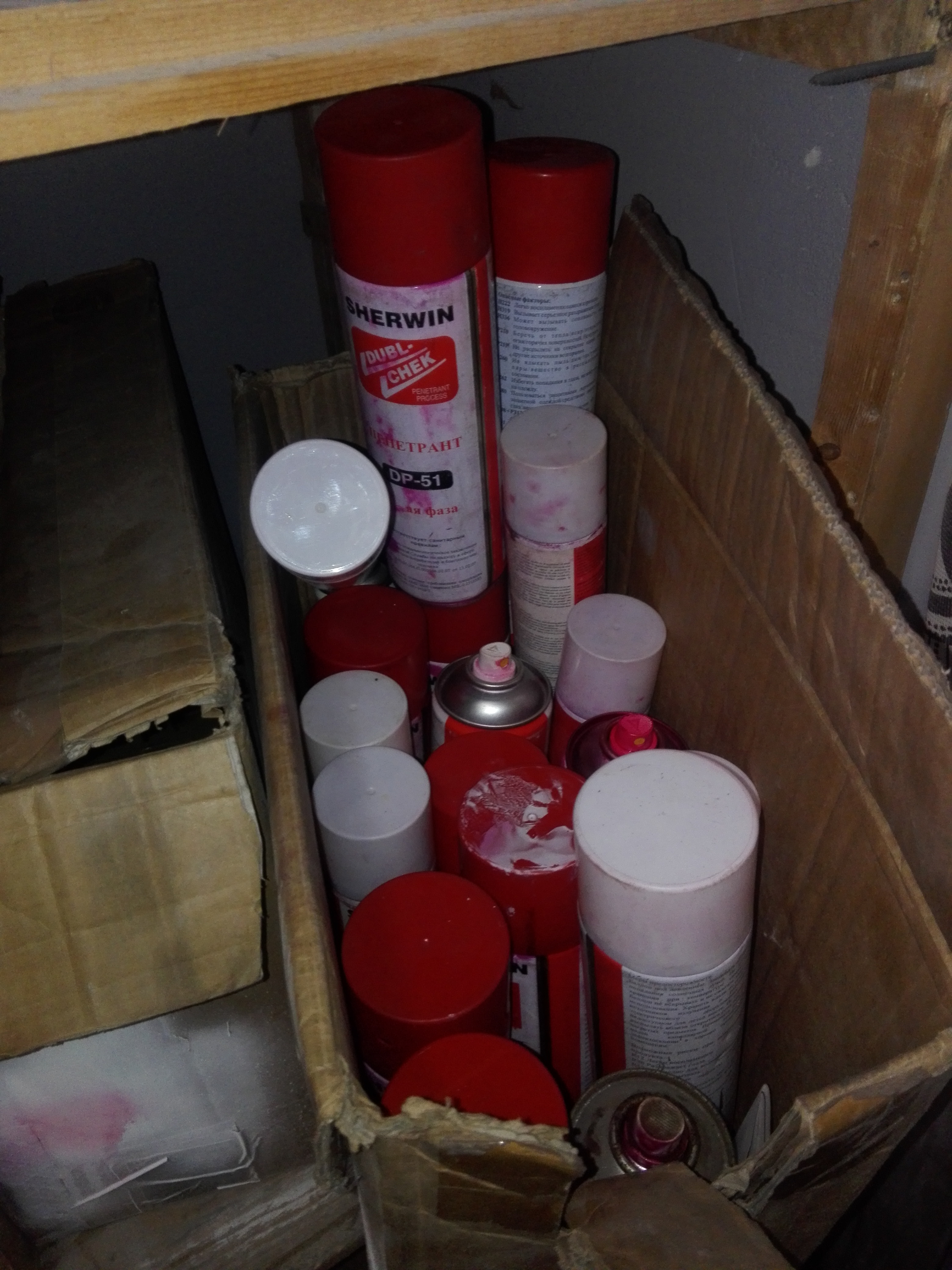

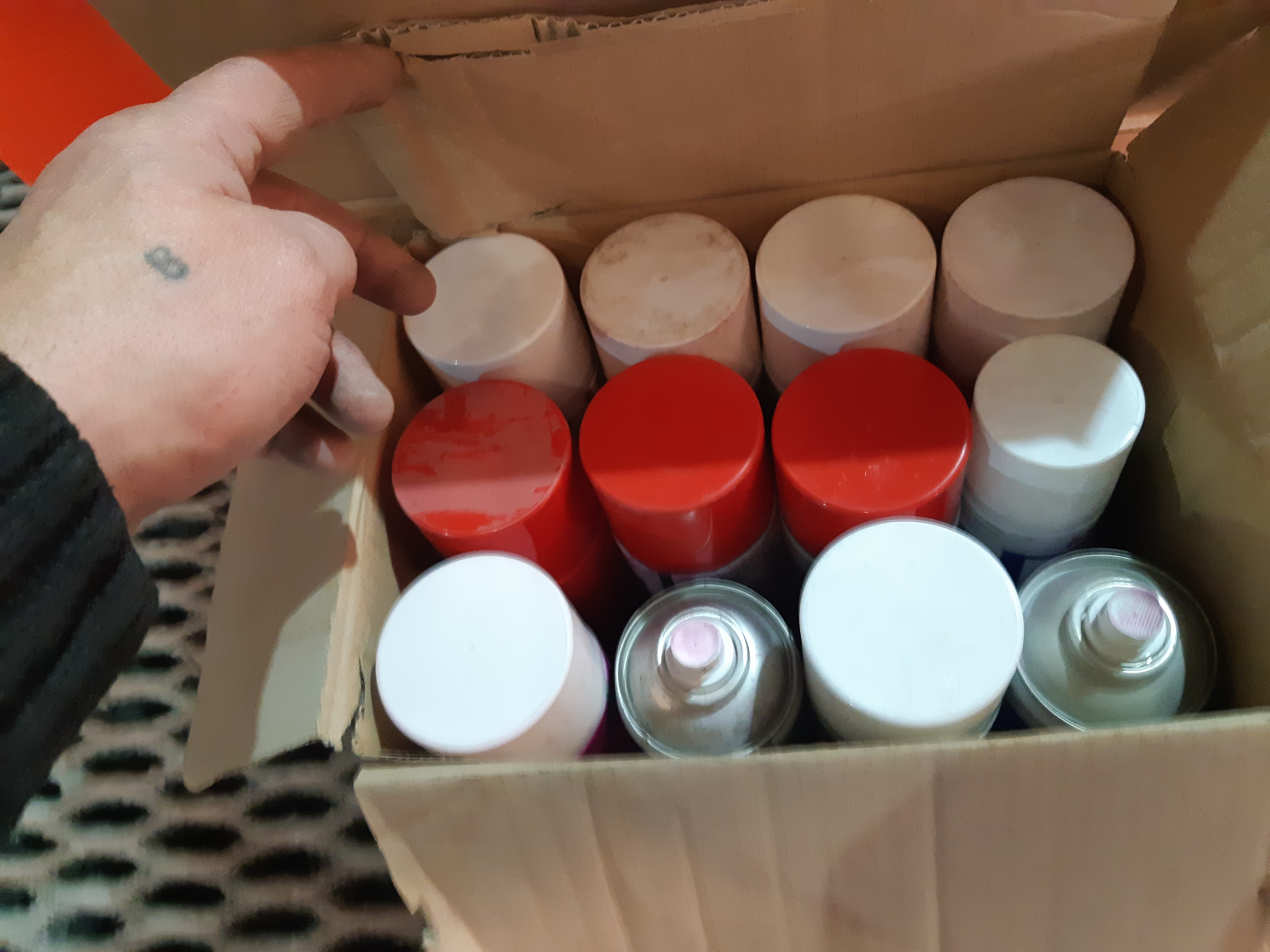

Описание аэрозольные балончики для цветной дефектоскопии

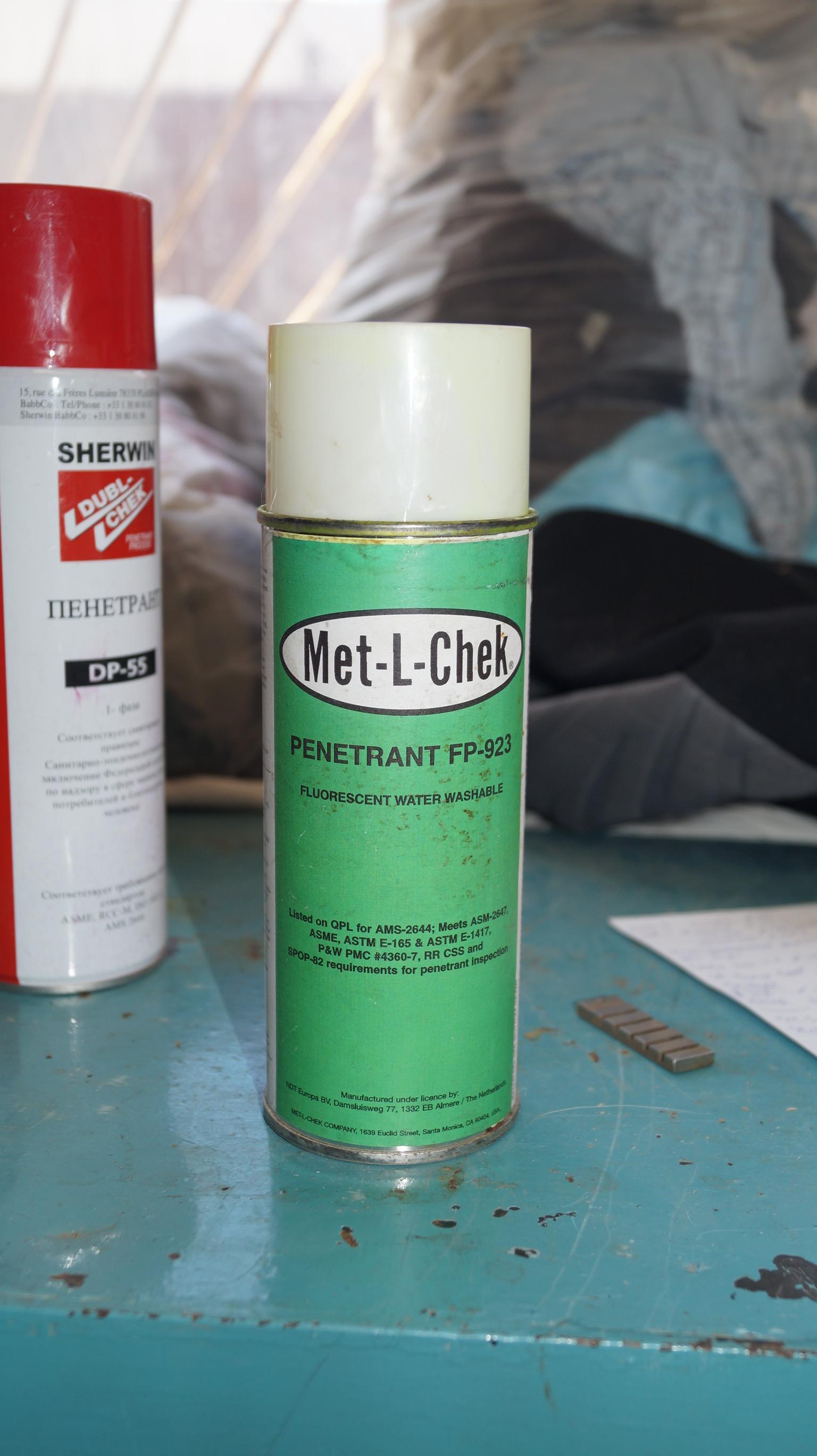

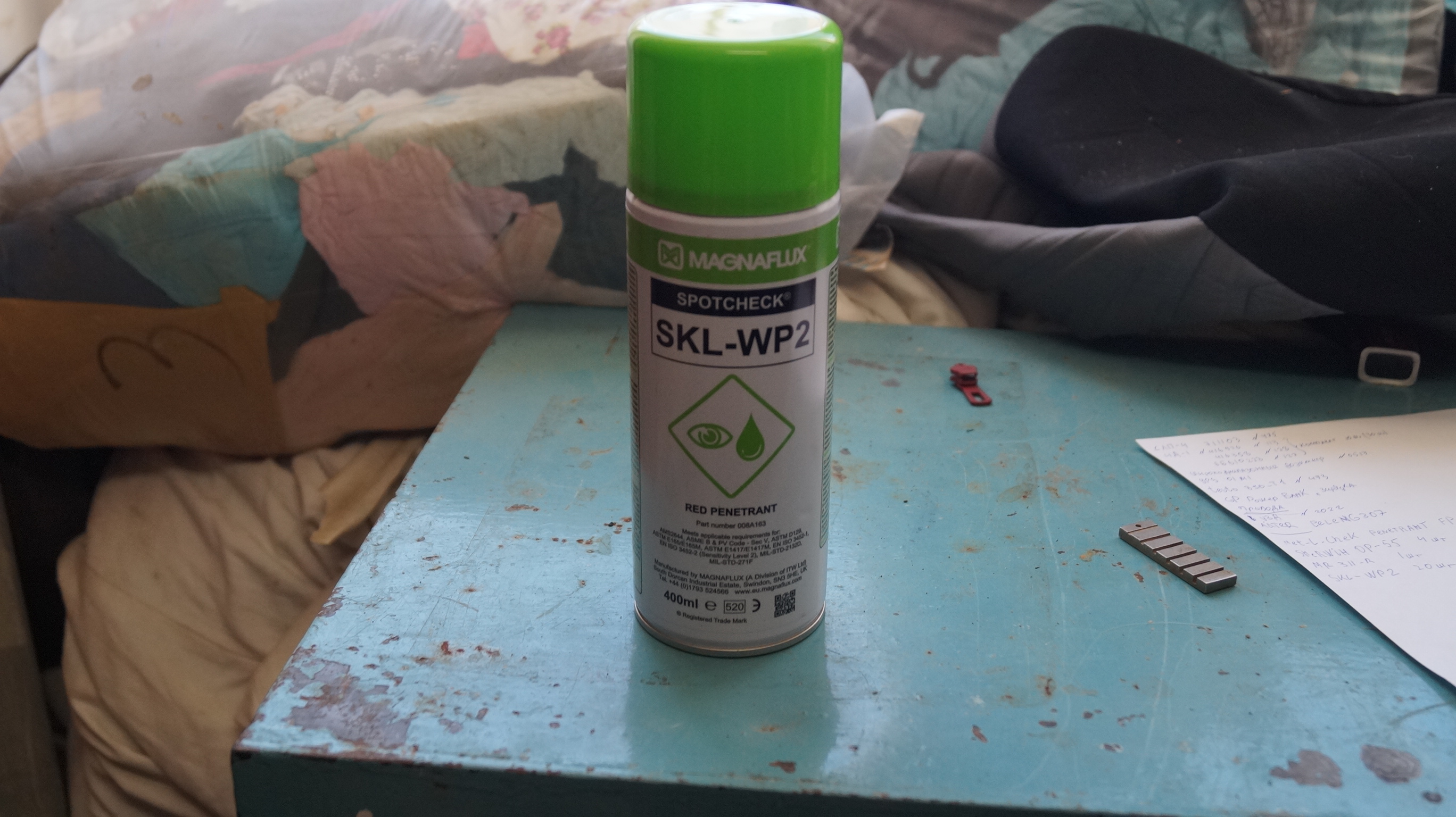

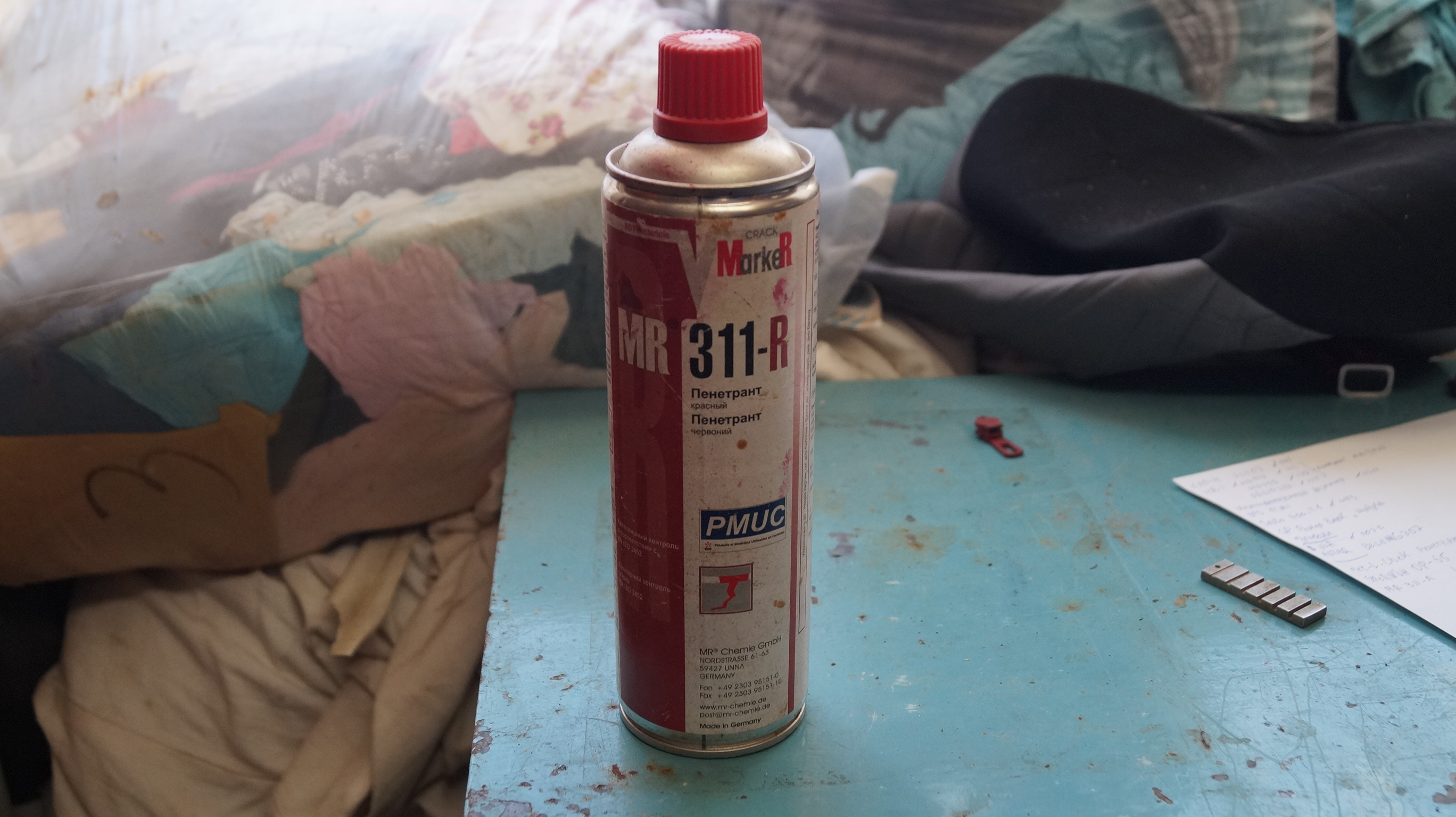

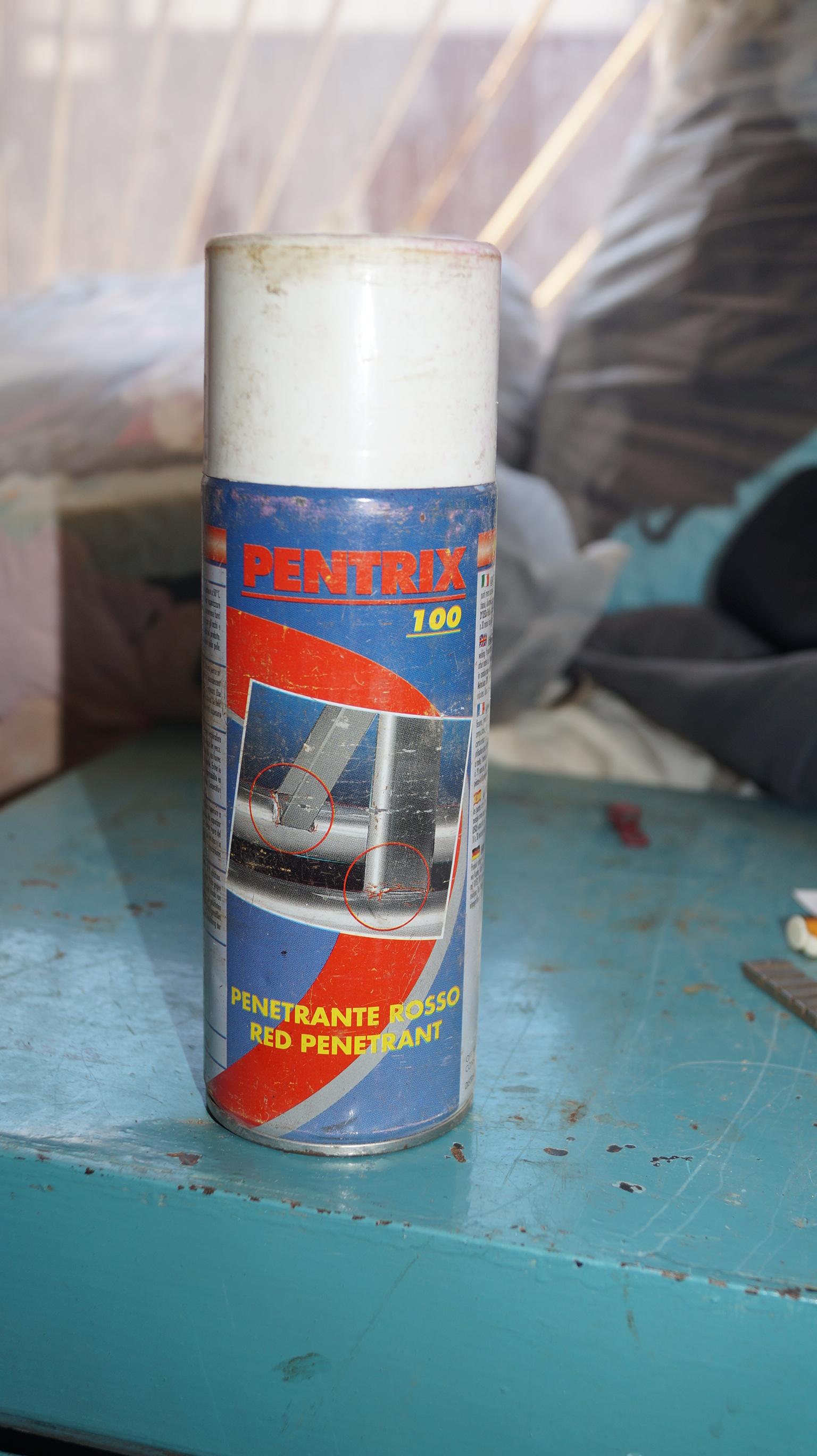

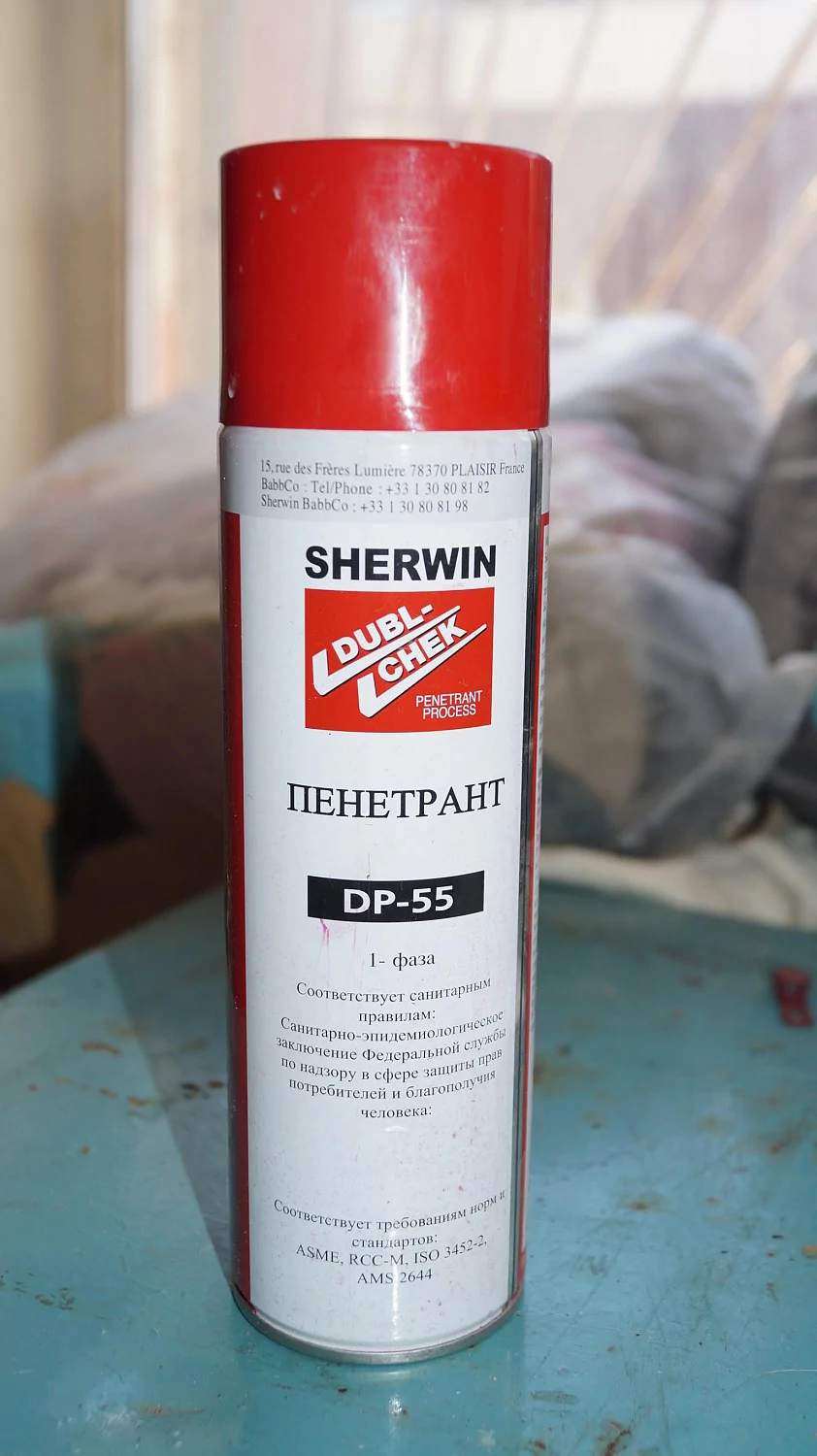

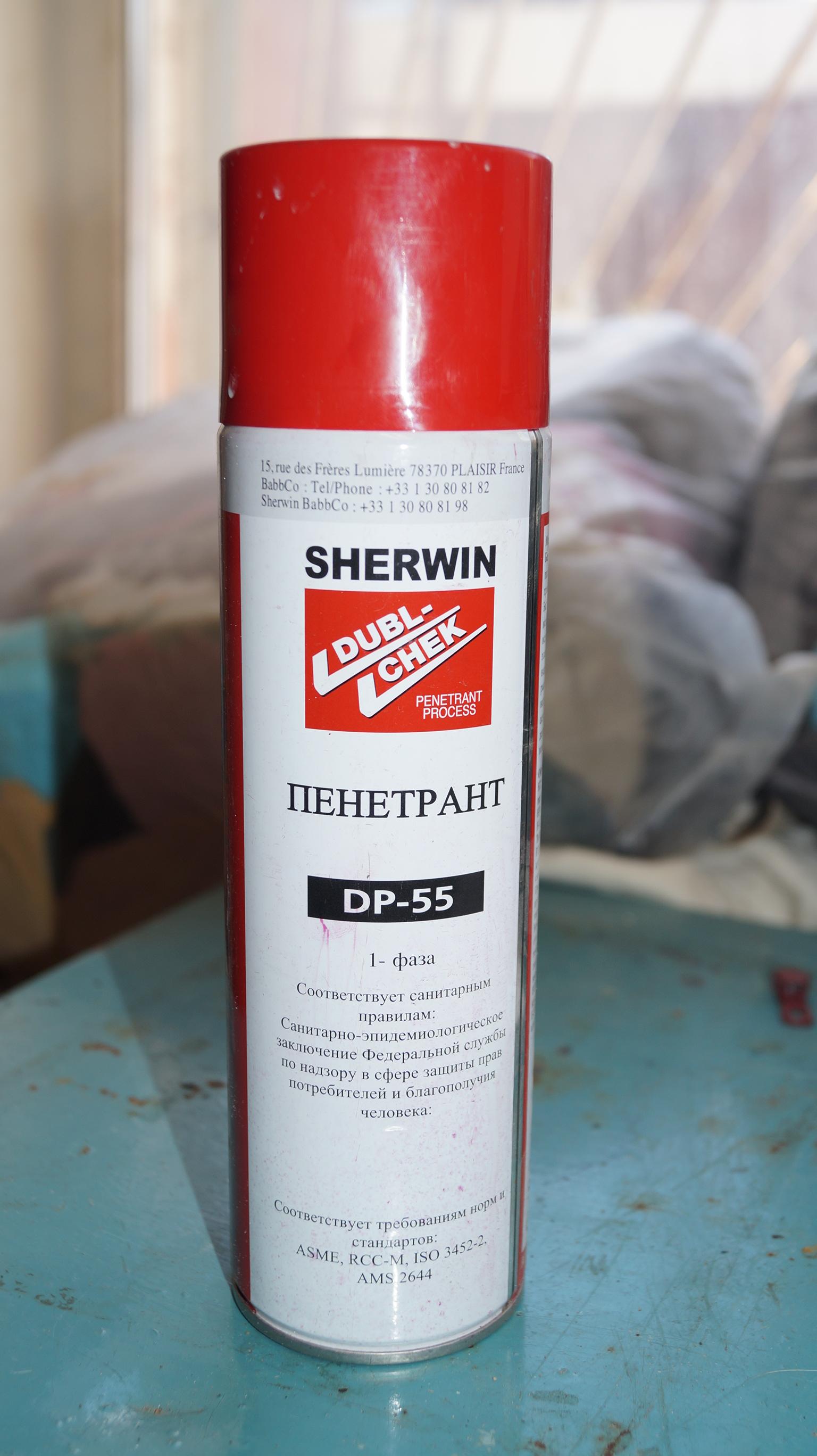

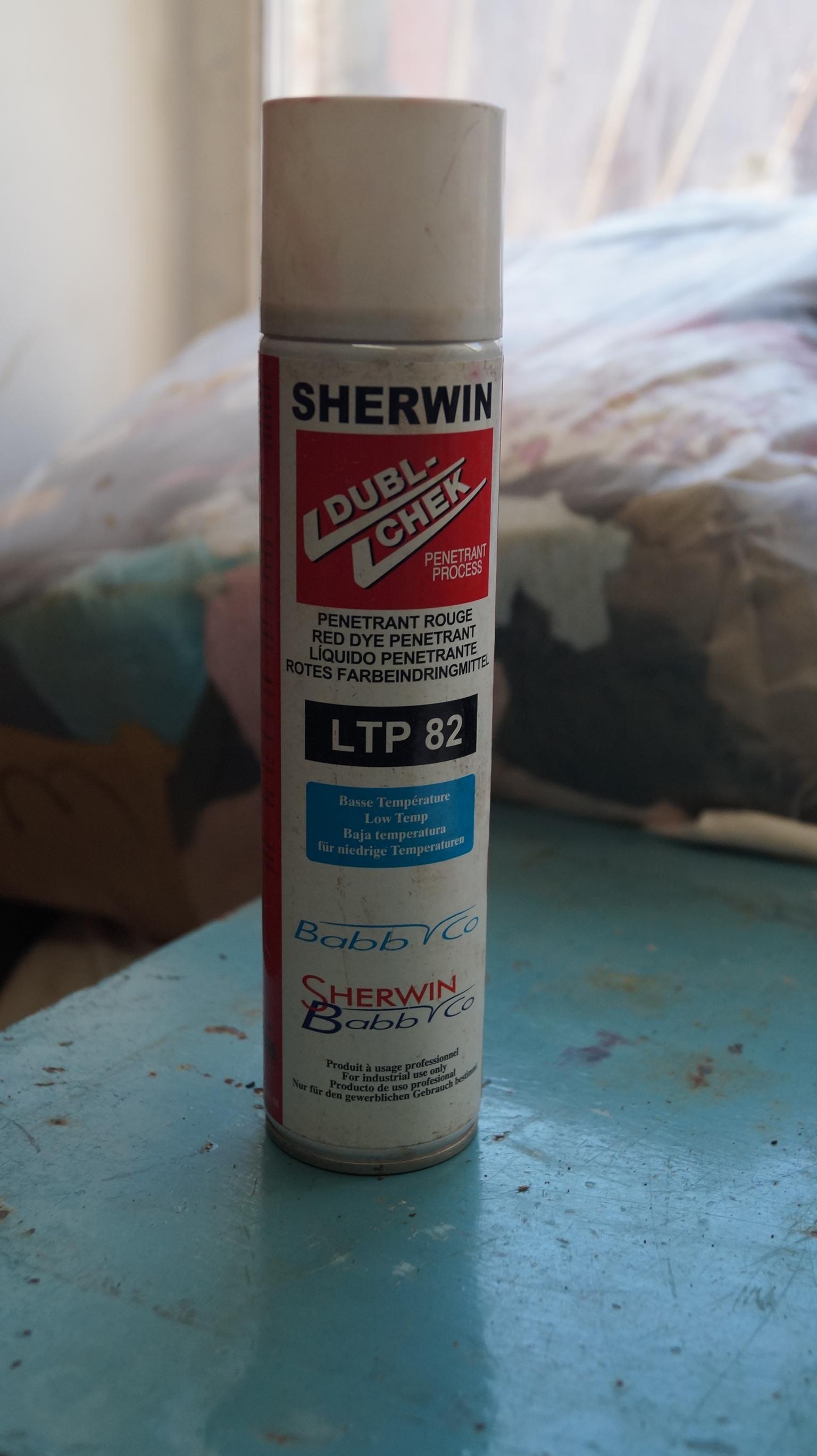

Пенатрант — универсальный, красный, не токсичный, водосмываемый пенетрант, не требующий применения растворителя и эмульгатора, применяется для капиллярной дефектоскопии сварных швов, основного металла и других не пористых материалов, таких как стекло и керамика. Во избежание разрушения и окрашивания контролируемого объекта, пенетрант не рекомендуется применять с изделиями из пластика. Пенетрант применяемый по II и III классу чувствительности в соответствии с ГОСТ 18442-80 при температуре от 2 до 65°C. При контроле в другом температурном диапазоне, рекомендуется применять специальные наборы для высоких и низких температур. Среднее время проникновения пенетранта в дефекты от 5 до 10 минут, в зависимости от температуры. При более низкой температуре, время проникновения может увеличиться до 30 минут

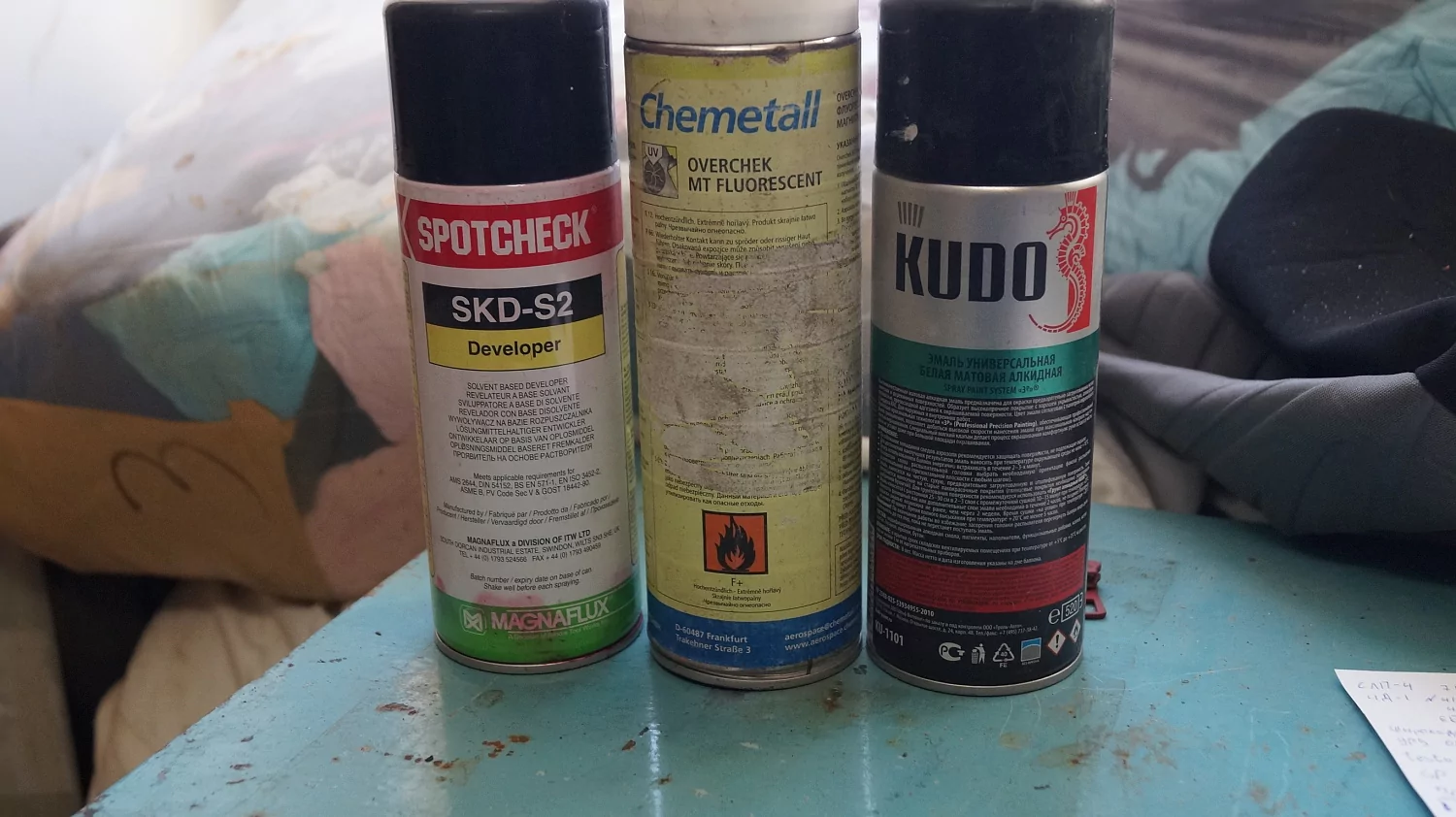

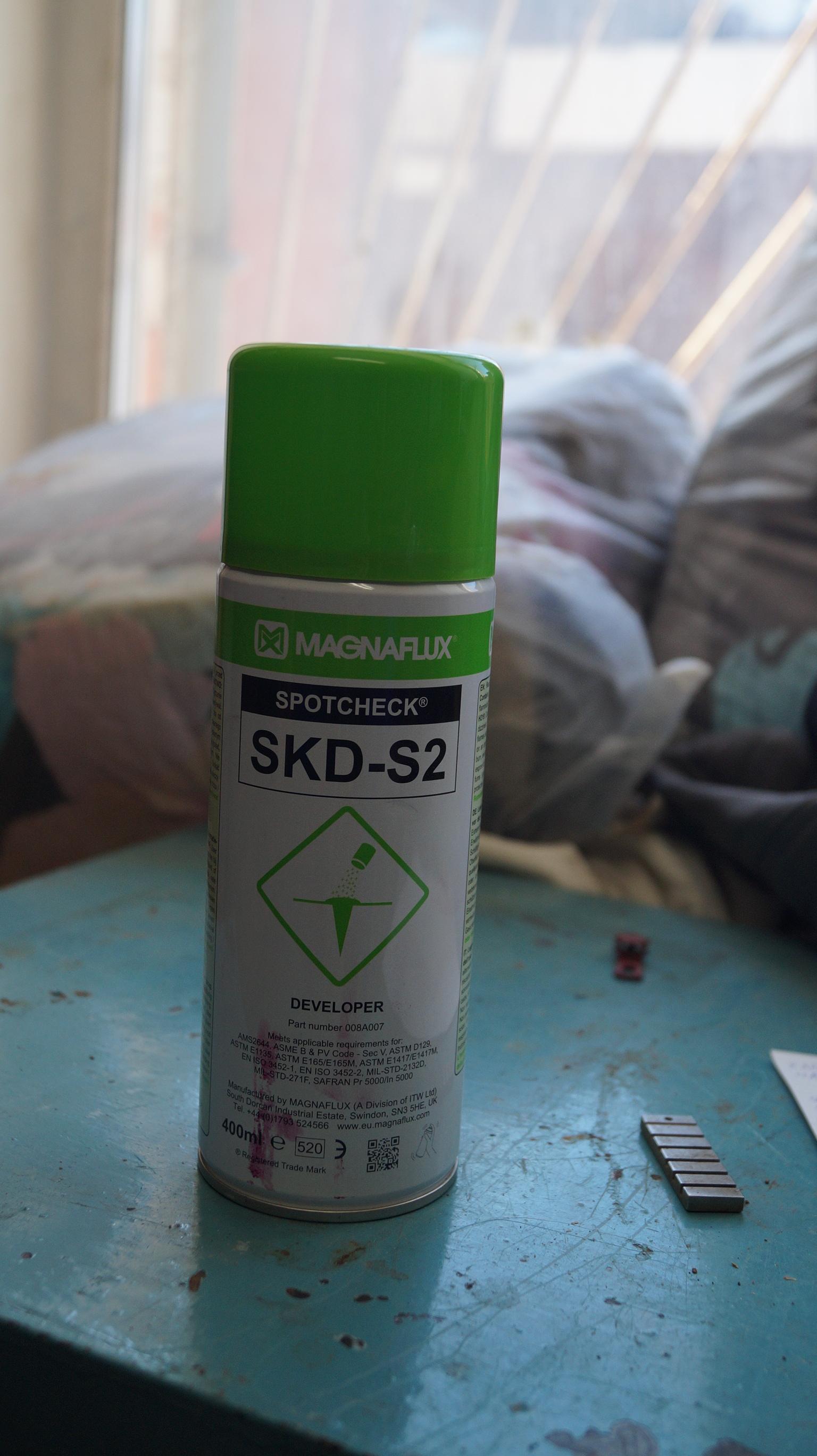

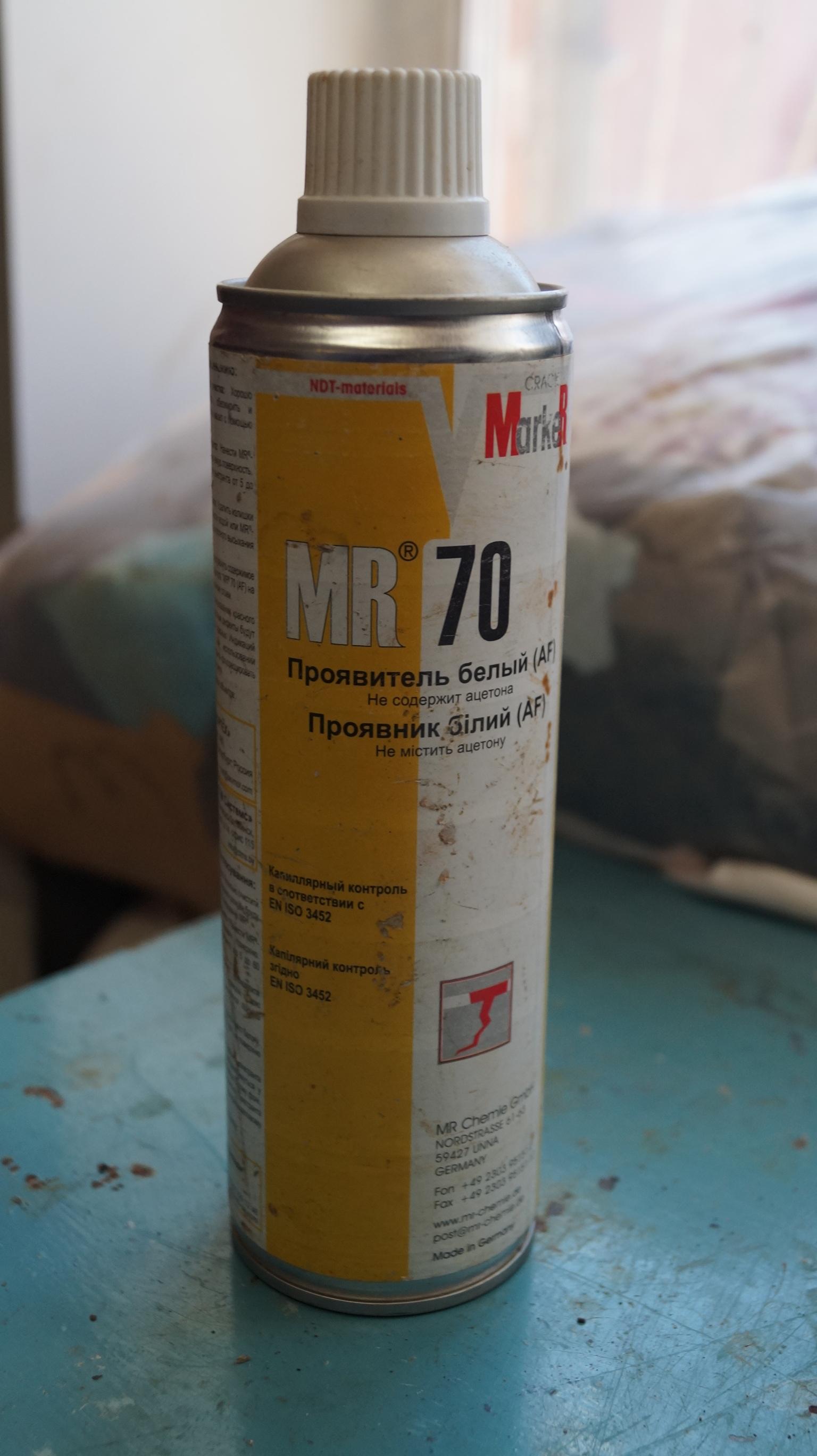

Проявитель — готовая к применению суспензия, состоящая из белого сорбента с высокой впитывающей способностью. При нанесении проявитель образует белое матовое покрытие, дающее сильный цветовой контраст с проникающим в дефект пенетрантом. Перед применением, емкость с проявителем необходимо тщательно перемешать, рекомендуемый способ нанесения – распыление. проявителя имеет слабый спиртовой запах, и не вызывает коррозию. Данный проявитель, может быть, использован со всеми пенетрантами серии Spotcheck и Zyglo. Остатки растворителя на поверхности контролируемого объекта могут быть удалены водой, паром или путем погружения в растворитель.
Средний расход проявителя — 400мл на 4 - 5 кв. метров поверхности, 1 литр проявителя позволяет проконтролировать примерно 15 – 18 кв. метров. Упаковка - аэрозольные баллоны емкостью 400мл и контейнеры объемом 5 литров. Срок годности аэрозольных баллонов – 3 года.

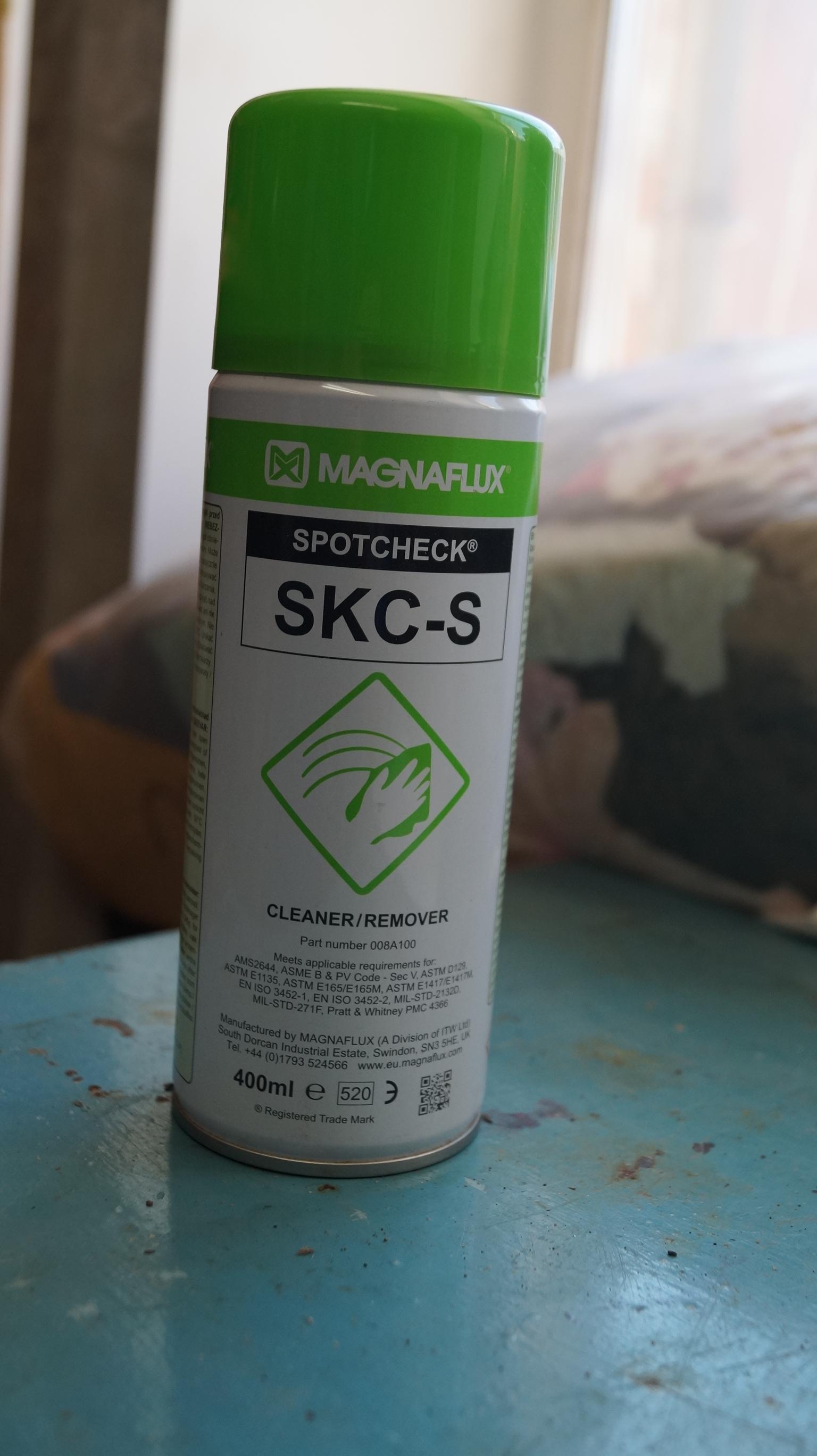

Очиститель — бесцветный, быстросохнущий, легко воспламеняемый очиститель со слабым запахом. В процессе контроля очиститель используется для очистки контролируемой поверхности и удаления избытков пенетранта. Очиститель SKC-S особенно актуален, когда использование хлорсодержащих растворителей нежелательно или недопустимо. Для предварительной очистки SKC-S распыляется на контролируемой поверхности, затем удаляется сухой, чистой тканью. Удаление излишков пенетранта осуществляется смоченной в очистителе тканью, нанесение растворителя напрямую на контролируемую поверхность не допускается, это может ухудшить чувствительность контроля.
Расход очистителя зависит от загрязненности объекта контроля. Упаковка — аэрозольные баллоны емкостью 400мл, контейнеры объемом 5 л. и канистры по 25 литров. Срок годности аэрозольных баллонов — 3 года, контейнеров — 5 лет с даты указанной на упаковке.
