Описание

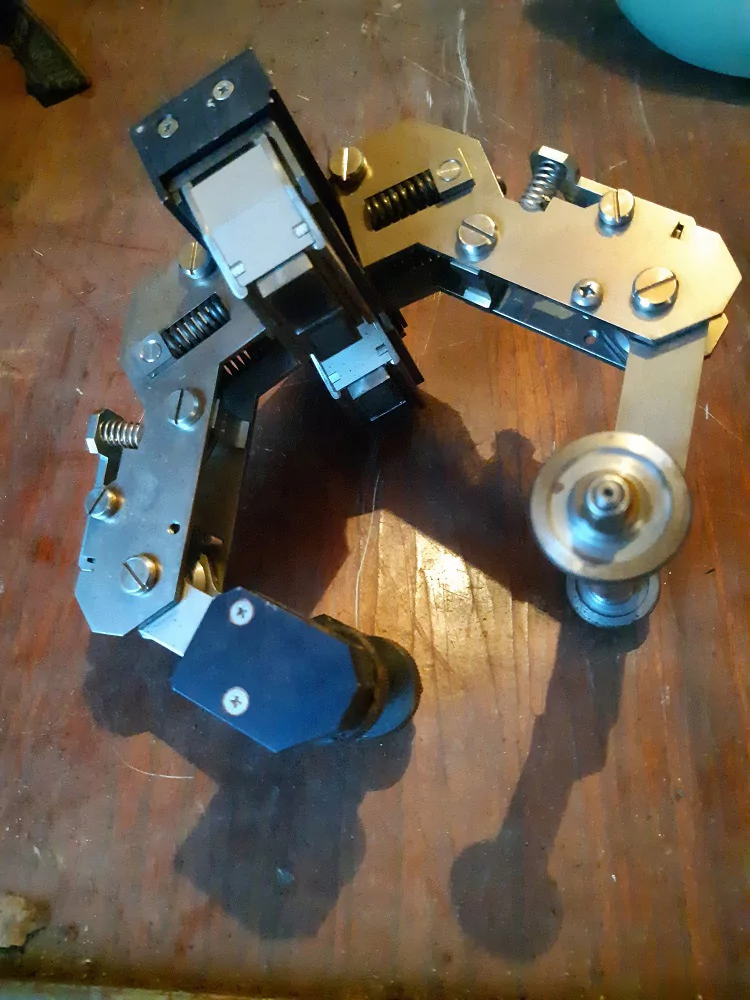

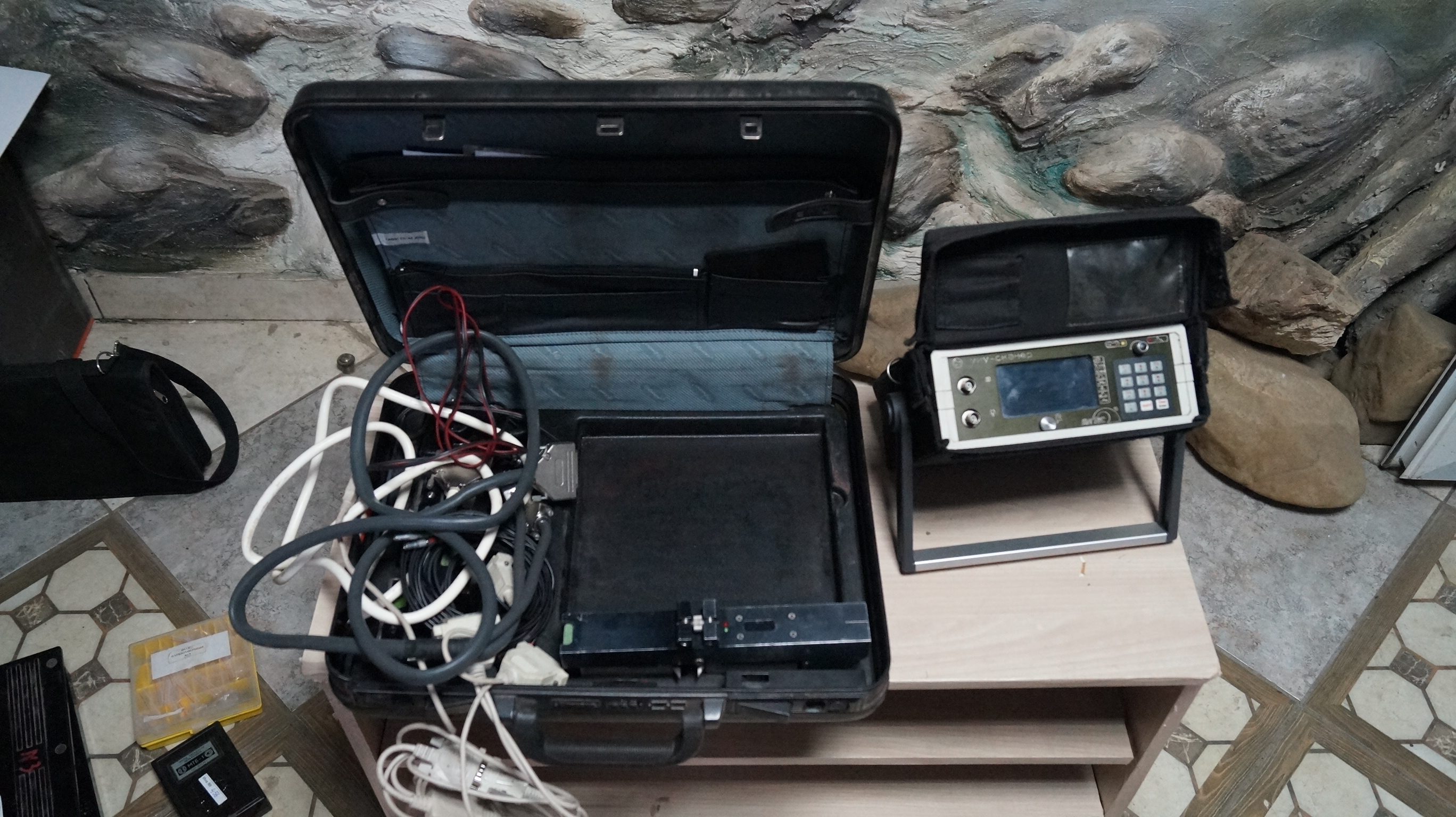

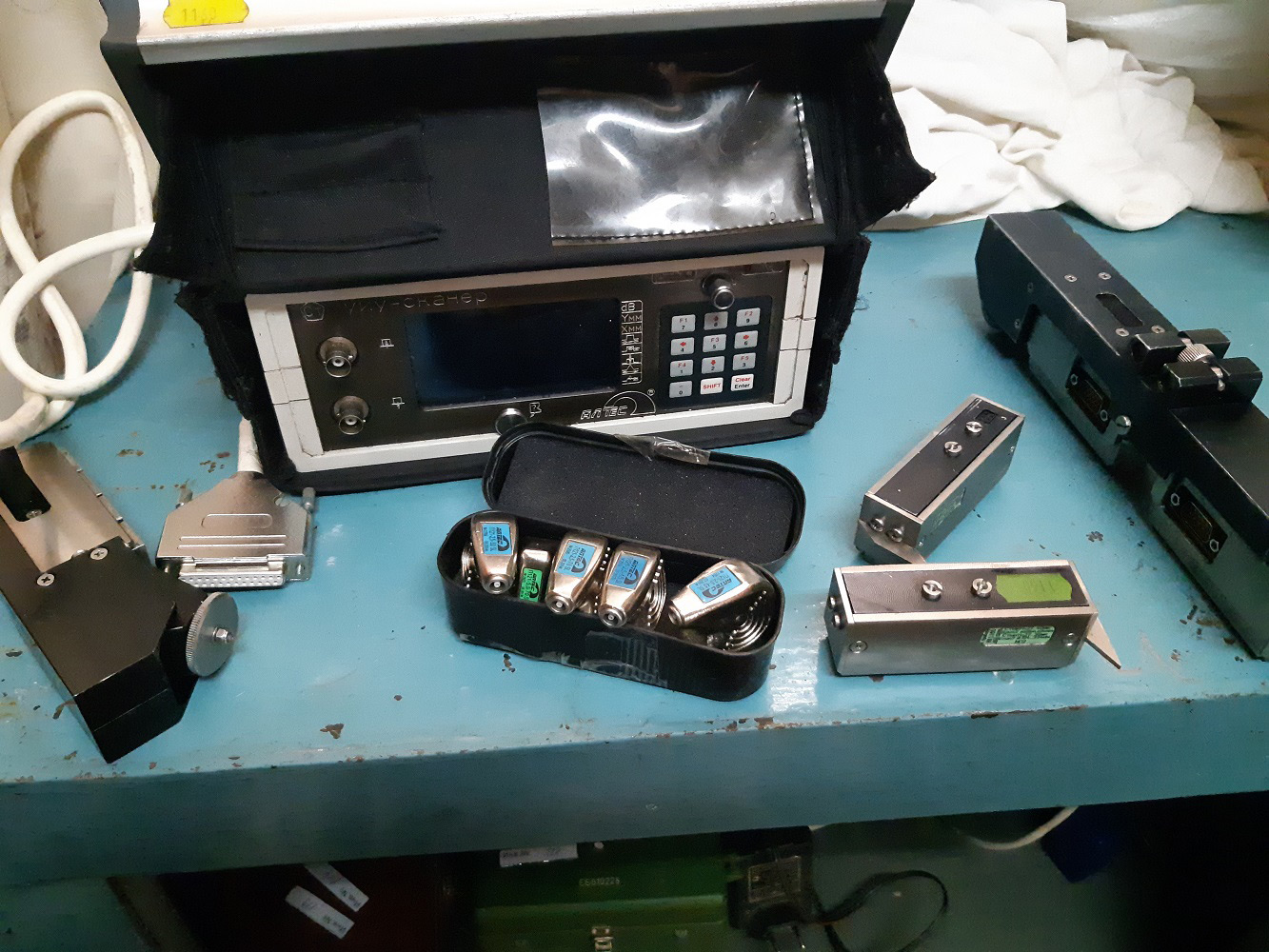

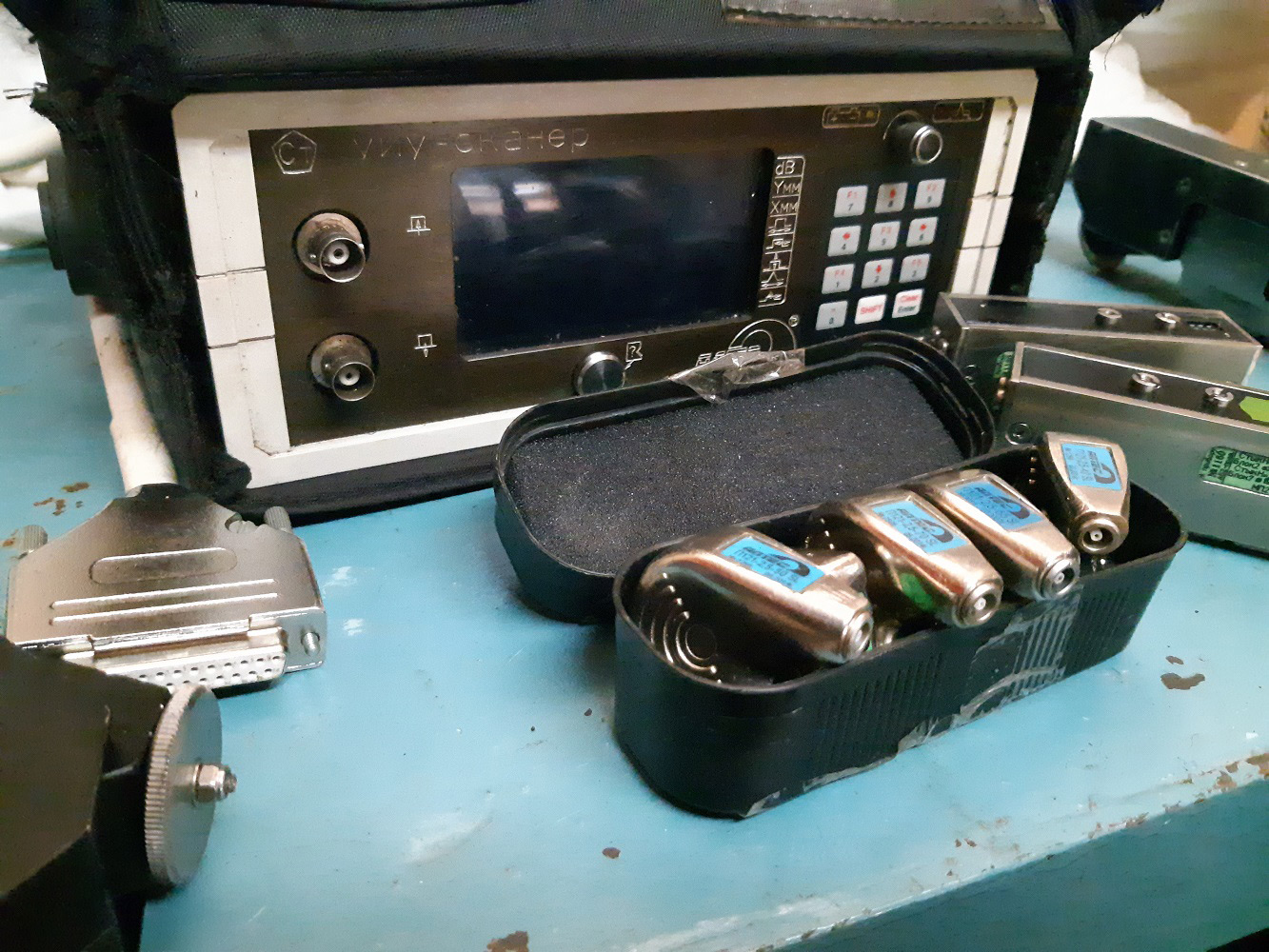

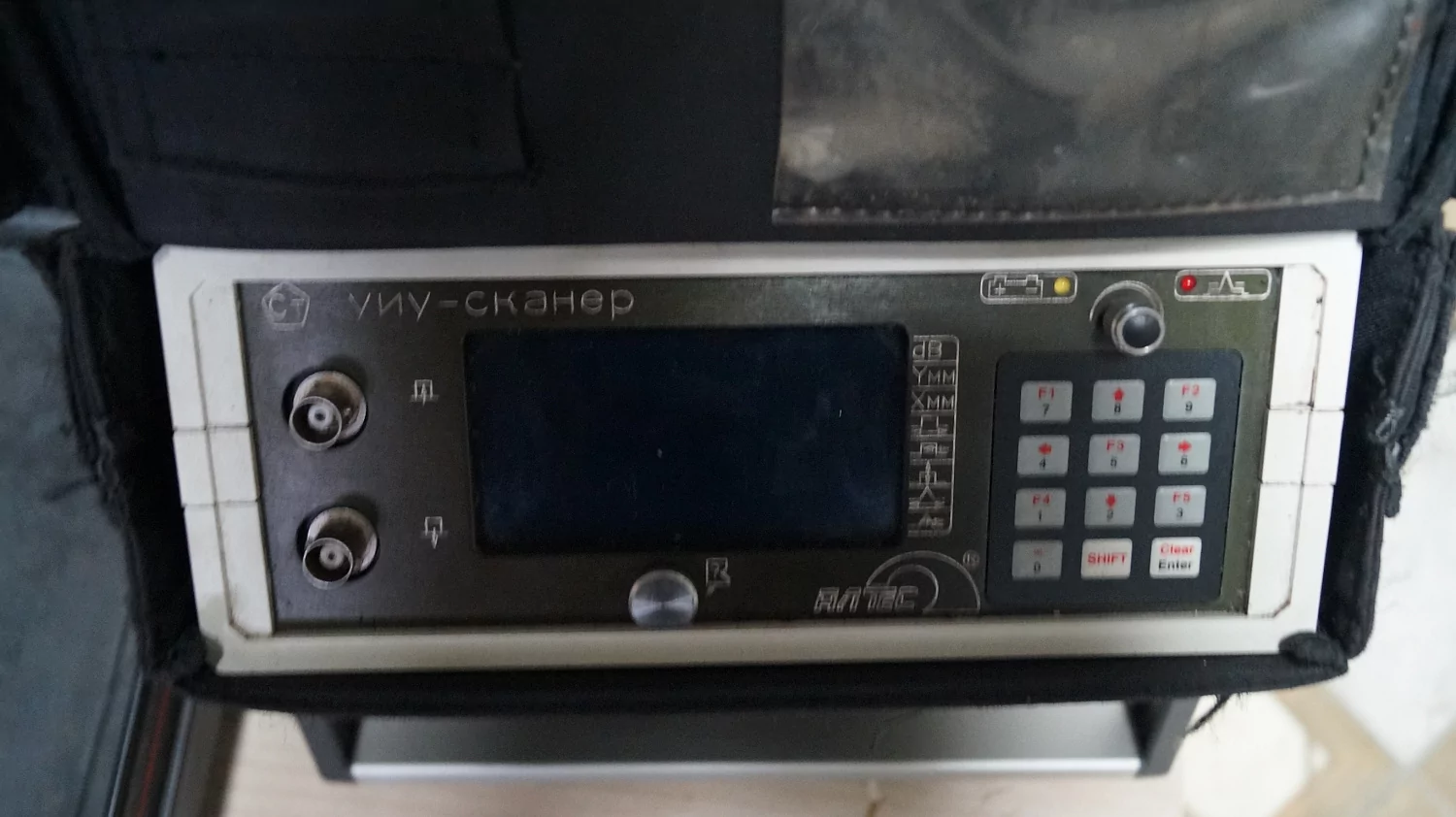

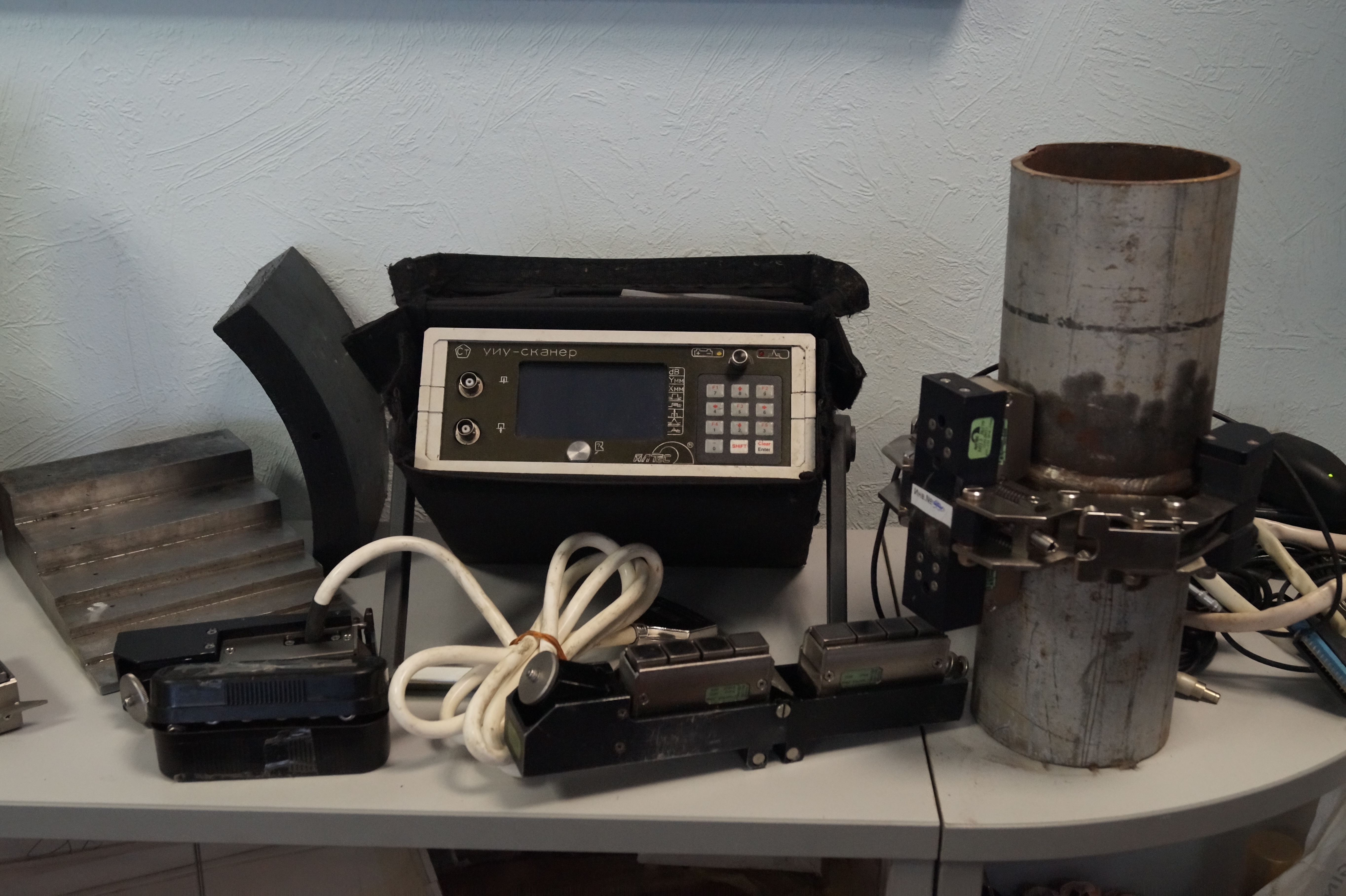

Установка измерительная ультразвуковая серии «СКАНЕР» модель «СКАРУЧ» с автоматической фиксацией и расшифровкой результатов контроля (в дальнейшем - установка) предназначена:
● для выявления несплошностей в различных ультразвукопроводящих материалах (металлы, пластики и пр.) со скоростью распространения ультразвуковых волн С=2200...6300м/с. ● для обнаружения и определения характеристик дефектов и их координат в сварных соединениях и основном металле трубопроводов, сосудов, резервуаров, металлоконструкций с толщиной стенки 4...82 мм*. ● для измерения остаточной толщины изделий от 4 до 60мм (специальным блоком -
до 150 мм).
Скорость сканирования в режимах автоматизированного контроля и автоматизированной толщинометрии не более 1 м/мин.
Установка работает в режиме дефектоскопа общего назначения, в дальнейшем «дефектоскоп». Дефектоскоп предназначен для обнаружения и определения характеристик дефектов в сварных соединениях и основном материале изделий с толщиной стенки 0,5...6550 мм (по стали).
Шероховатость поверхности околошовных зон контролируемых изделий, в соответствии с требованиями ГОСТ 2789-73, должна быть не хуже Rz_40, волнистость не должна превышать величину 0,015 (состояние прокатной поставки).
Установка может применяться для УЗК толщин 0,5…6550 мм при разработке специализированных методик и средств контроля.
стр. 2 СКАН2.00.00.000 РЭ редакция 2 (Дата печати 19.05.2011 17:39:00) последующим нагревом/ охлаждением оборудования для его приведения к допустимой температуре.
По способу защиты от поражения электрическим током установка относится к классу 01 по ГОСТ 14254. 1.1.8 Пример записи обозначения установки при её заказе: «Установка измерительная ультразвуковая серии «СКАНЕР», ТУ 4276-003-18026253-96».
Установка сертифицирована Госстандартом РФ, зарегистрирована в государственном реестре средств измерений (№ 15723-96) и допущена к применению в Российской Федерации.
Характеристики
Контроль может проводиться в цеховых, полевых и монтажных условиях. 1.1.6 В стандартном исполнении установка изготавливается в климатическом исполнении ХЛ по ГОСТ 15150 и устойчиво работает при: • температура окружающей среды от - 20˚С до + 45˚С; • относительной влажности до 80 % при температуре + 25˚С; • атмосферном давлении (84...106) кПа. При температуре окружающей среды -20…-35˚С или +45…+60˚С допускается кратковременное использование установки в течении 15…20 минут на каждый час работы с
