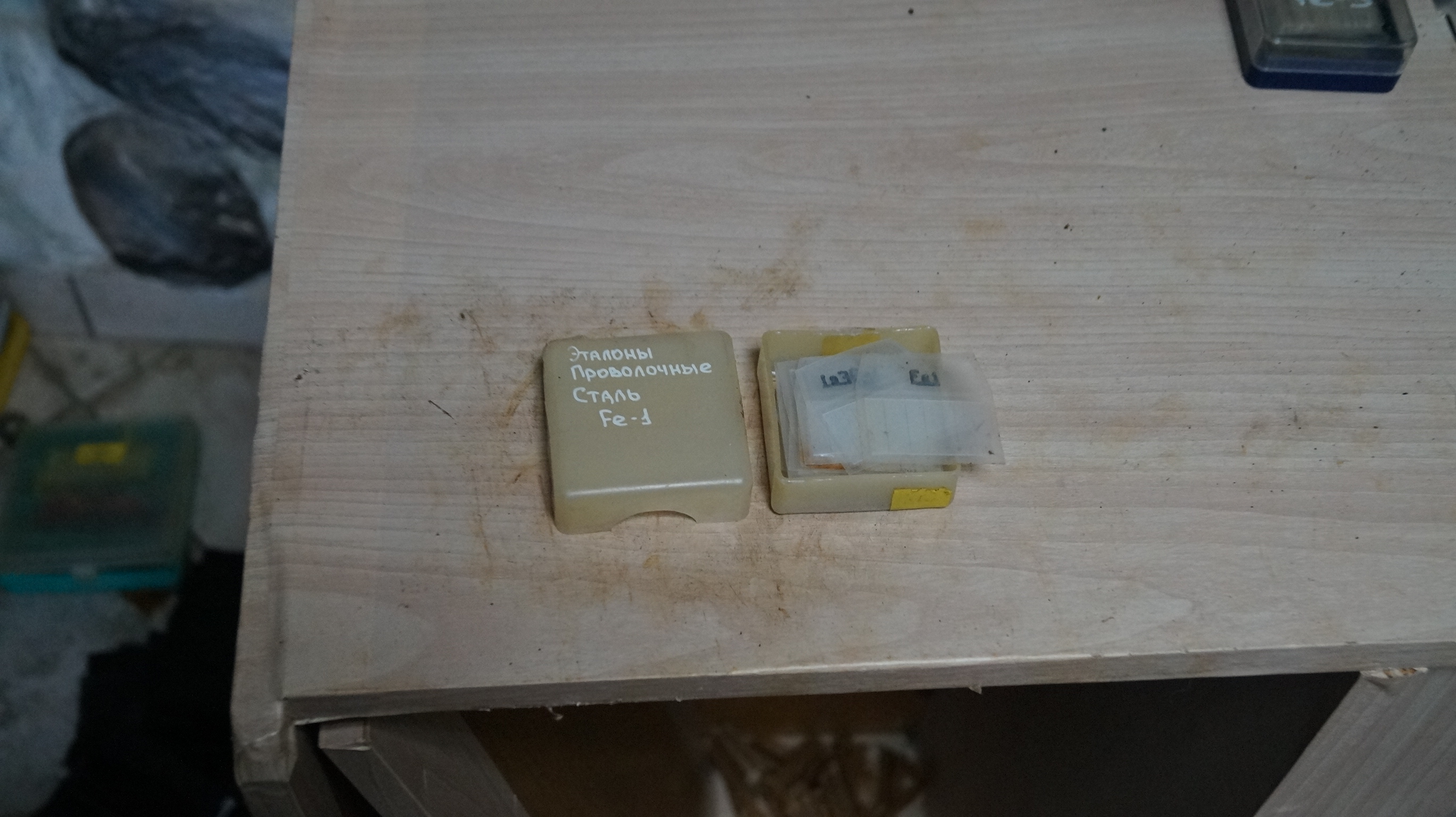

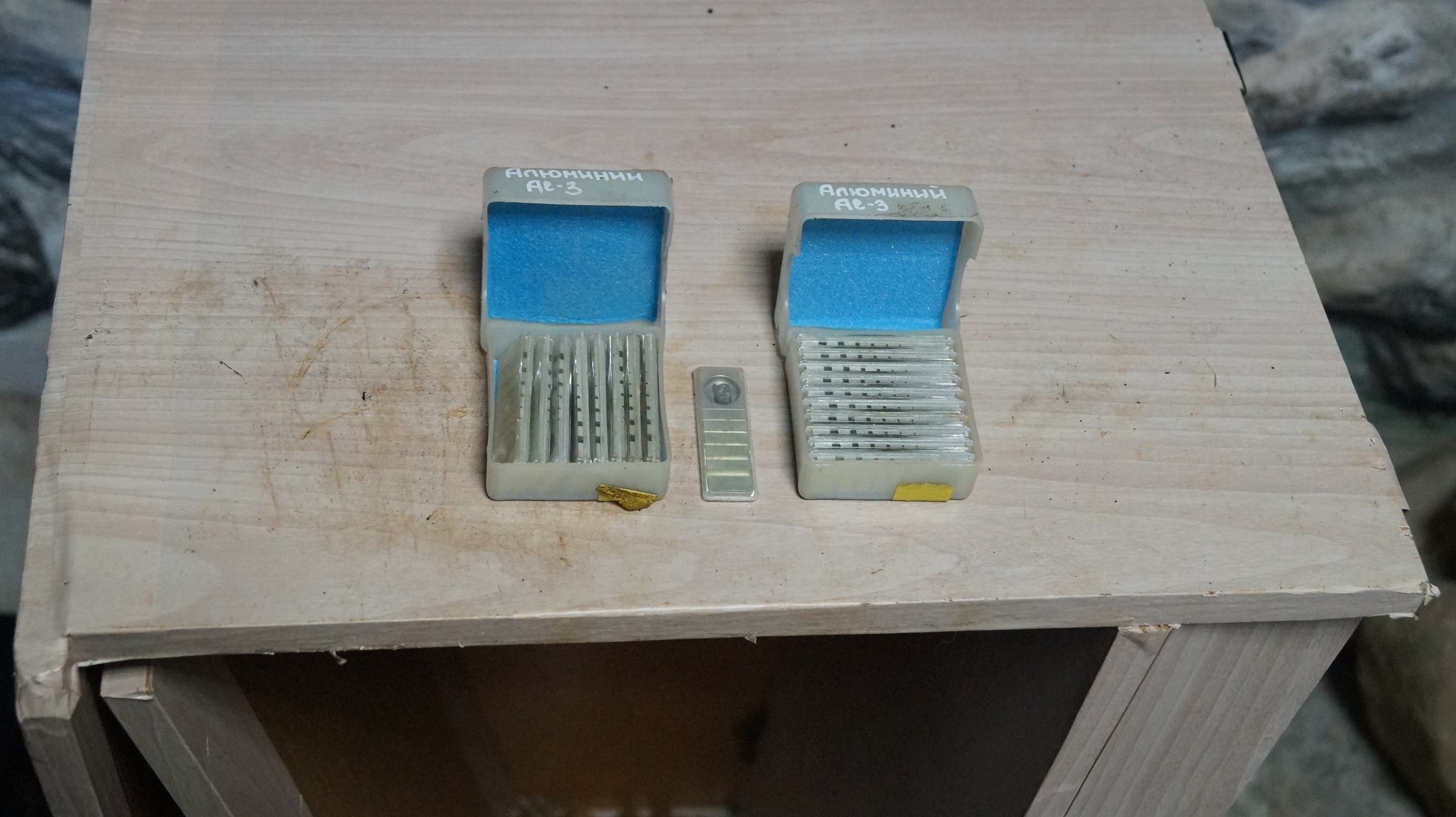

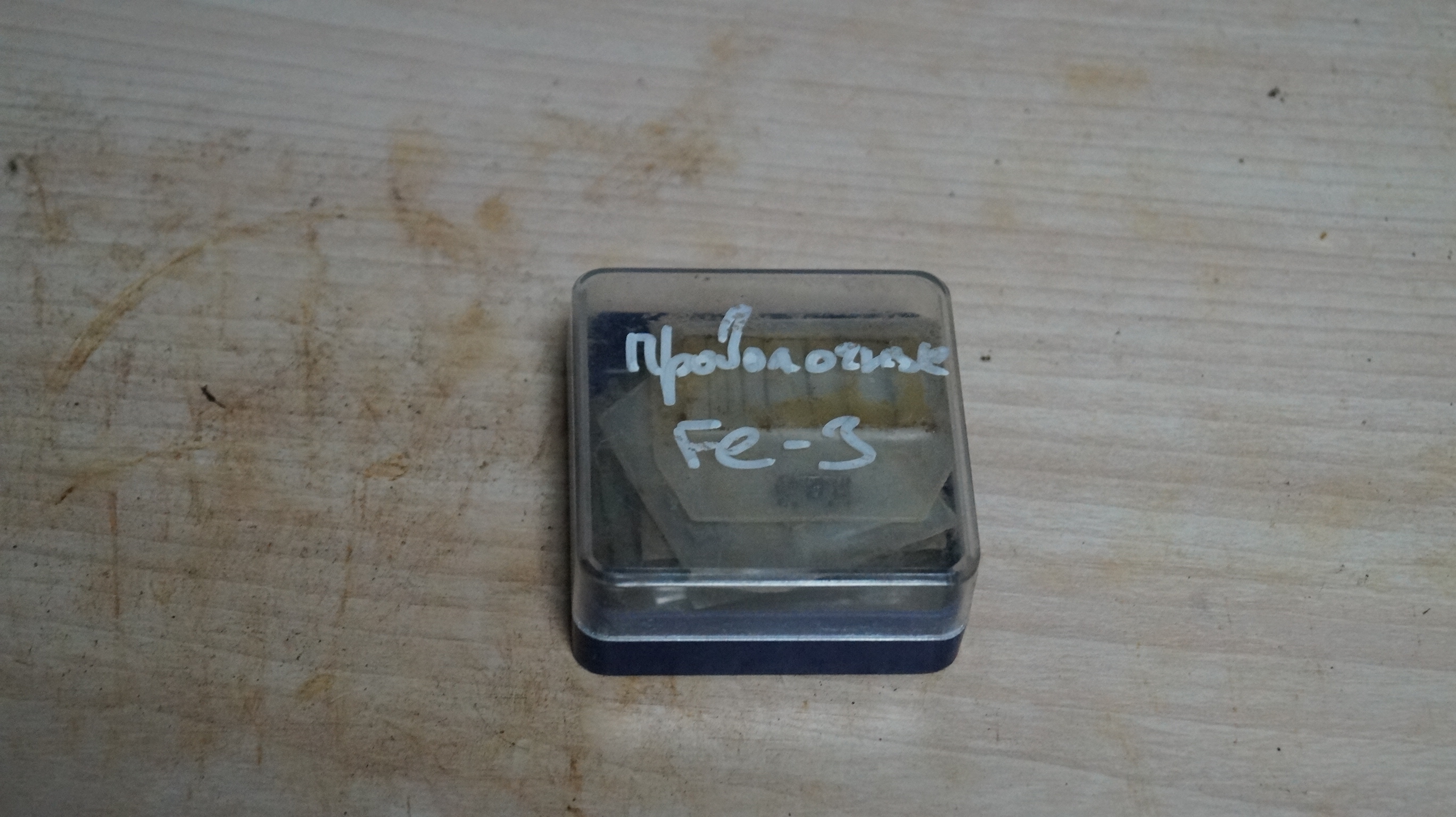

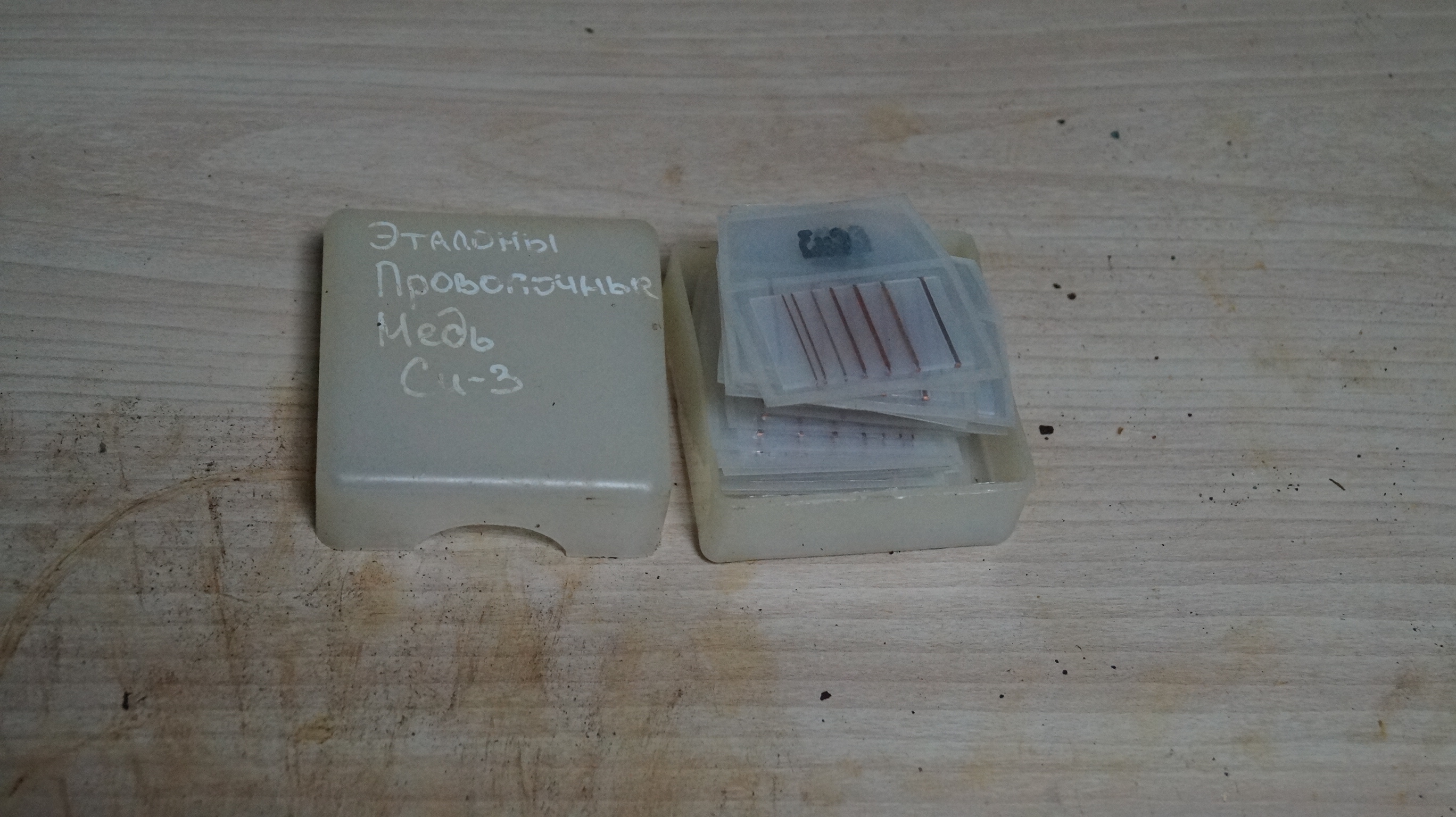

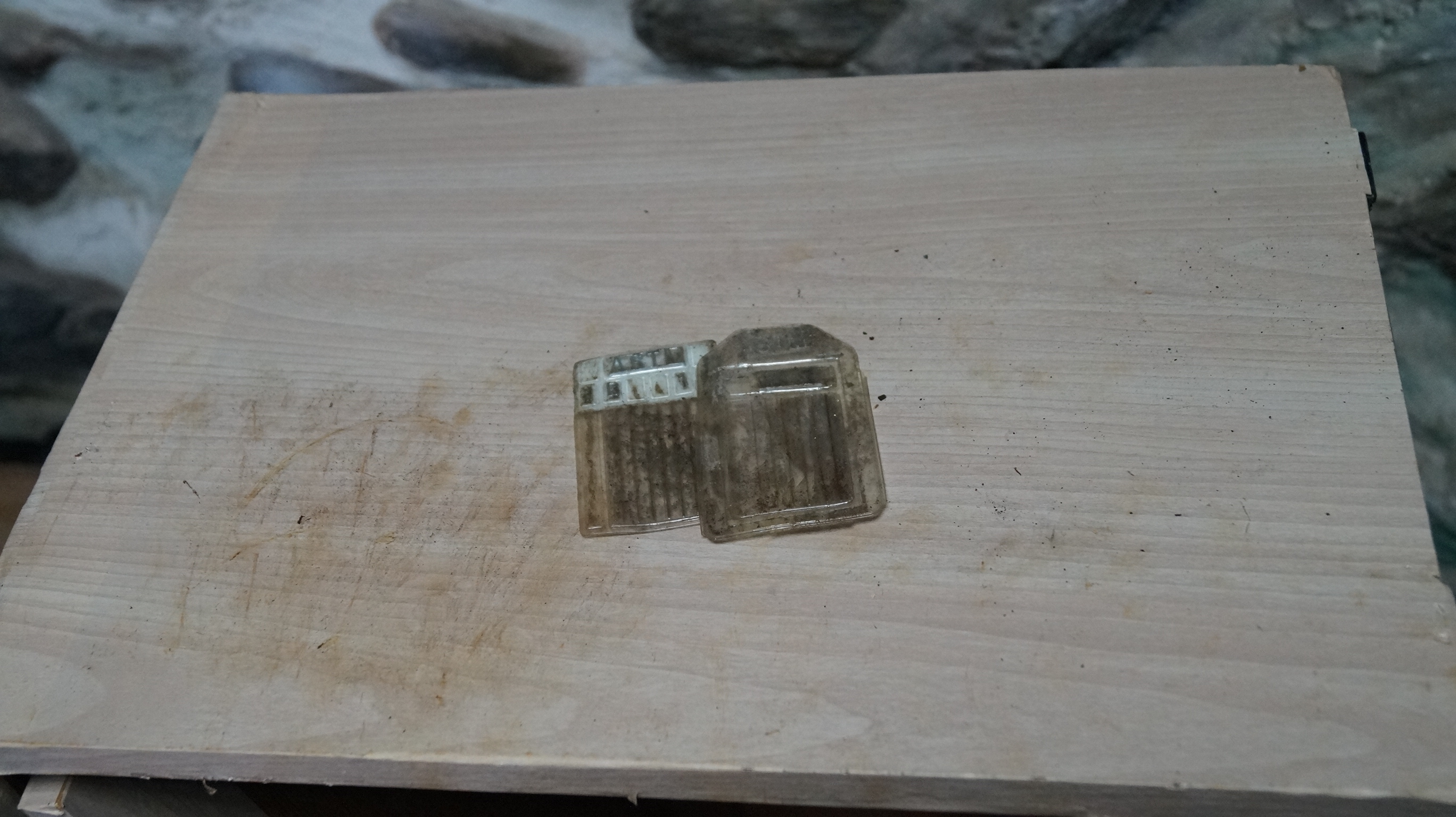

Проволочные эталоны чувствительности по ГОСТ 7512-82
Проволочные эталоны применяются для оценки чувствительности радиографического контроля. В соответствии с требованиями ГОСТ 7512-82 проволочные эталоны следует изготовлять из металла или сплава, который по своему химическому составу аналогичен контролируемому изделию. В случае если это невозможно по техническим или экономическим причинам, эталоны чувствительности допускается изготавливать из материала, который имеет такое же радиографическое поглощение, как и контролируемый объект.
Стандартные материалы проволочных эталонов чувствительности - сталь, медь, алюминий, титан, никель.
ЗАКАЗАТЬ в сутки 100 руб. в сутки
Проволочные эталоны применяются для оценки чувствительности радиографического контроля. В соответствии с требованиями ГОСТ 7512-82 проволочные эталоны следует изготовлять из металла или сплава, который по своему химическому составу аналогичен контролируемому изделию. В случае если это невозможно по техническим или экономическим причинам, эталоны чувствительности допускается изготавливать из материала, который имеет такое же радиографическое поглощение, как и контролируемый объект.
Стандартные материалы проволочных эталонов чувствительности - сталь, медь, алюминий, титан, никель.
| № эталона | d1 | d2 | d3 | d4 | d5 | d6 | d7 | h |
| 1 | 0,2 | 0,16 | 0,125 | 0,10 | 0,08 | 0,063 | 0,05 | 1,2 |
| 2 | 0,4 | 0,32 | 0,25 | 0,20 | 0,16 | 0,125 | 0,10 | 1,4 |
| 3 | 1,25 | 1,00 | 0,80 | 0,63 | 0,50 | 0,40 | 0,32 | 2,2 |
| 4 | 4,0 | 3,20 | 2,50 | 2,00 | 1,60 | 1,25 | 1,00 | 5 |
