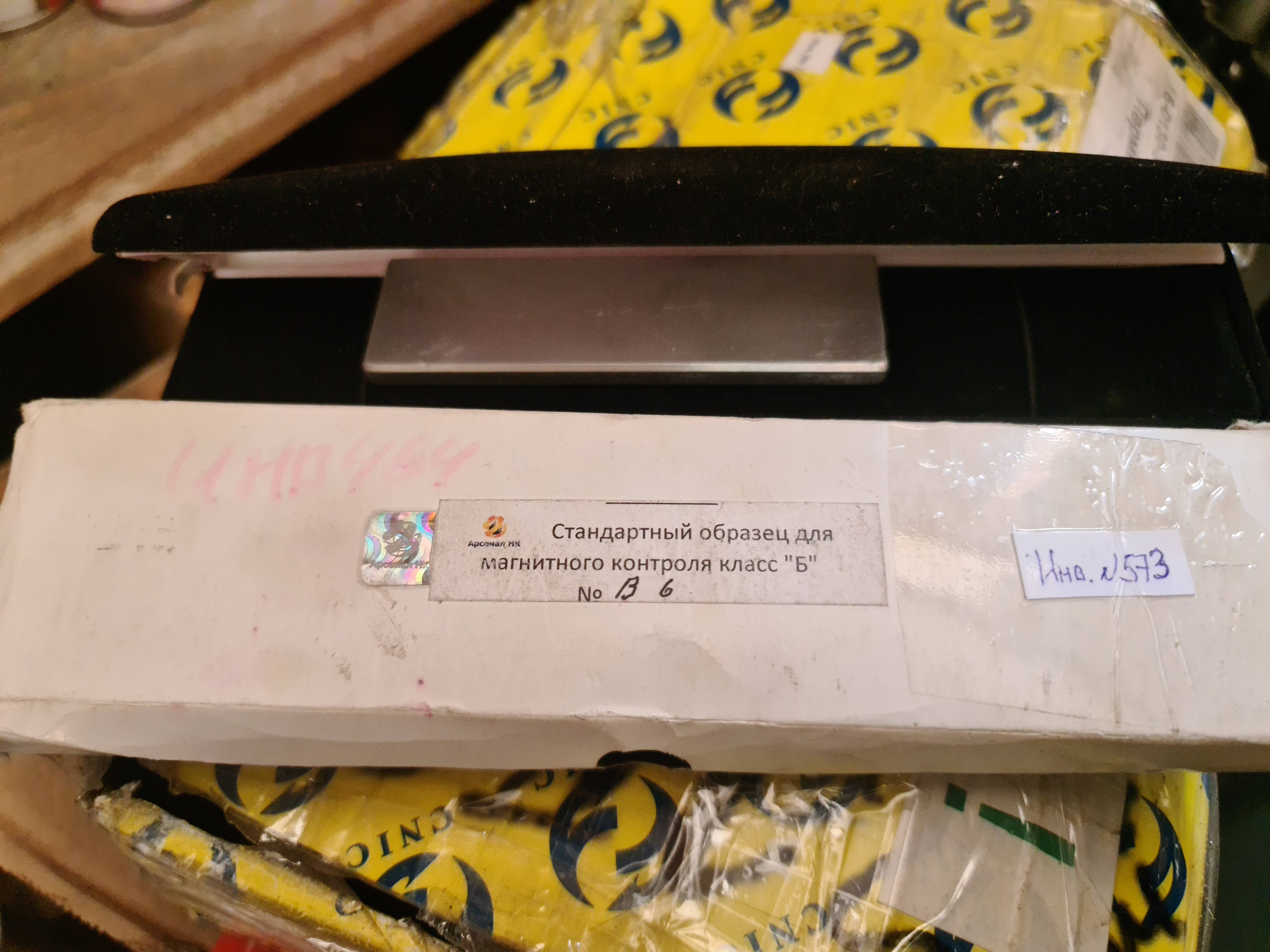

Контрольные образцы для МПД предназначены для определения качества магнитной суспензии, режимов намагничивания и технологии контроля по соответствующему уровню чувствительности. Образцы соответствуют требованиям ГОСТ Р 56512 — 2015 и ГОСТ Р 50.05.06 — 2018. Каждый образец снабжен метрологическим свидетельством, а также паспортом с фотографией и описанием трещины. Уровни чувствительности образцов в соответствии с ГОСТ Р 50.05.06 — 2018 приведены в следующей таблице.
|
Условный уровень чувствительности |
Минимальная ширина раскрытия условного дефекта, мкм (не более) |
Шероховатость контролируемой поверхности Rа, мкм (не более) |
|
А |
2,0 |
2,5 |
|
Б |
10,0 |
10,0 |
|
В |
25,0 |
10,0 |

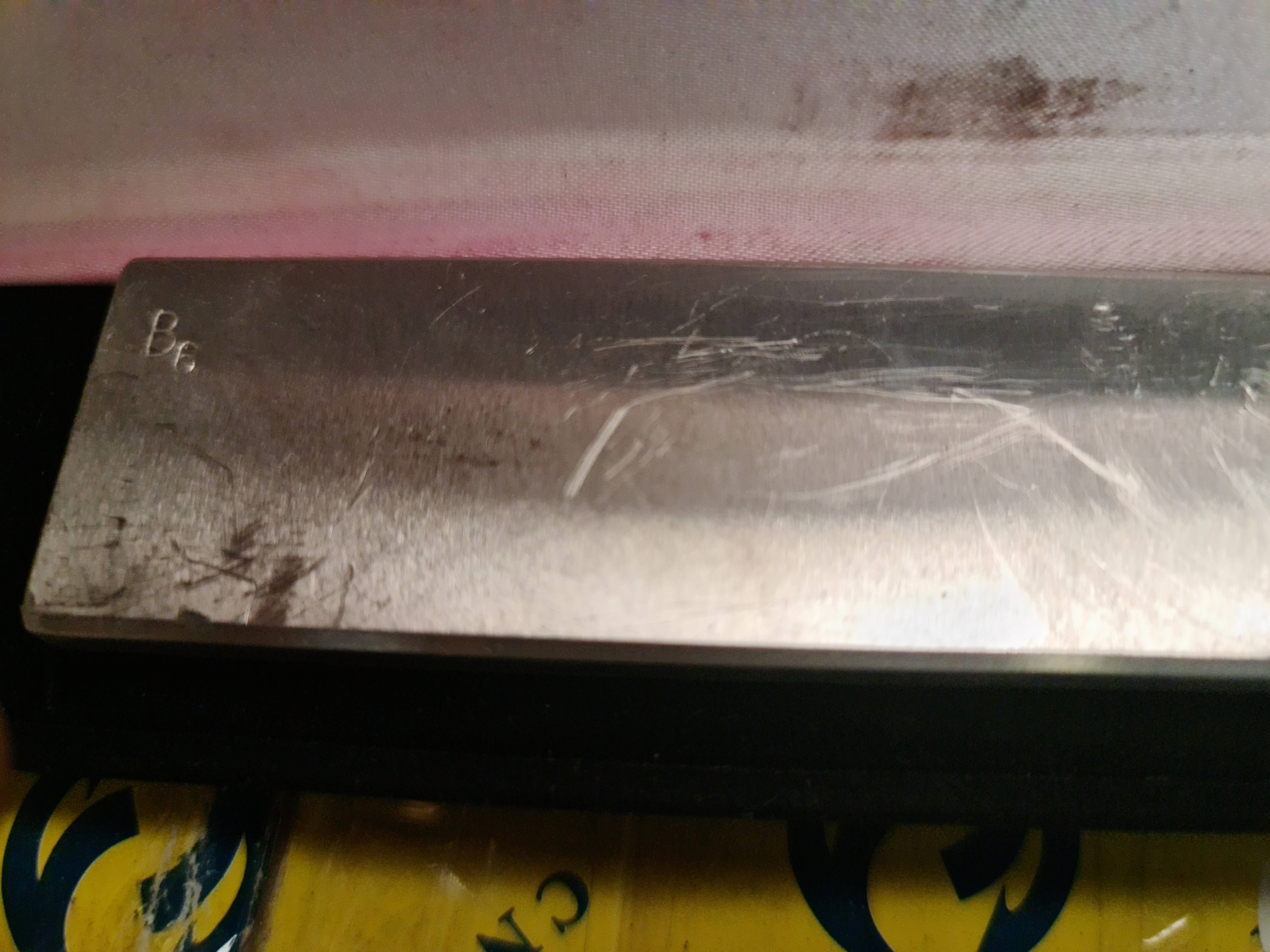

Технические характеристики
- Размер образца, мм — 100 х 30
- Толщина образца, мм — 4 - 5
- Материал сталь, мм 40 х 13
- Шероховатость контролируемой поверхности Rz40
После проведения контроля образцы должны быть очищены и просушены. Очистка производится выдержкой в ацетоне в течении 1,5-2 часов. Образец должен храниться в отдельной коробке в сухом помещении.
