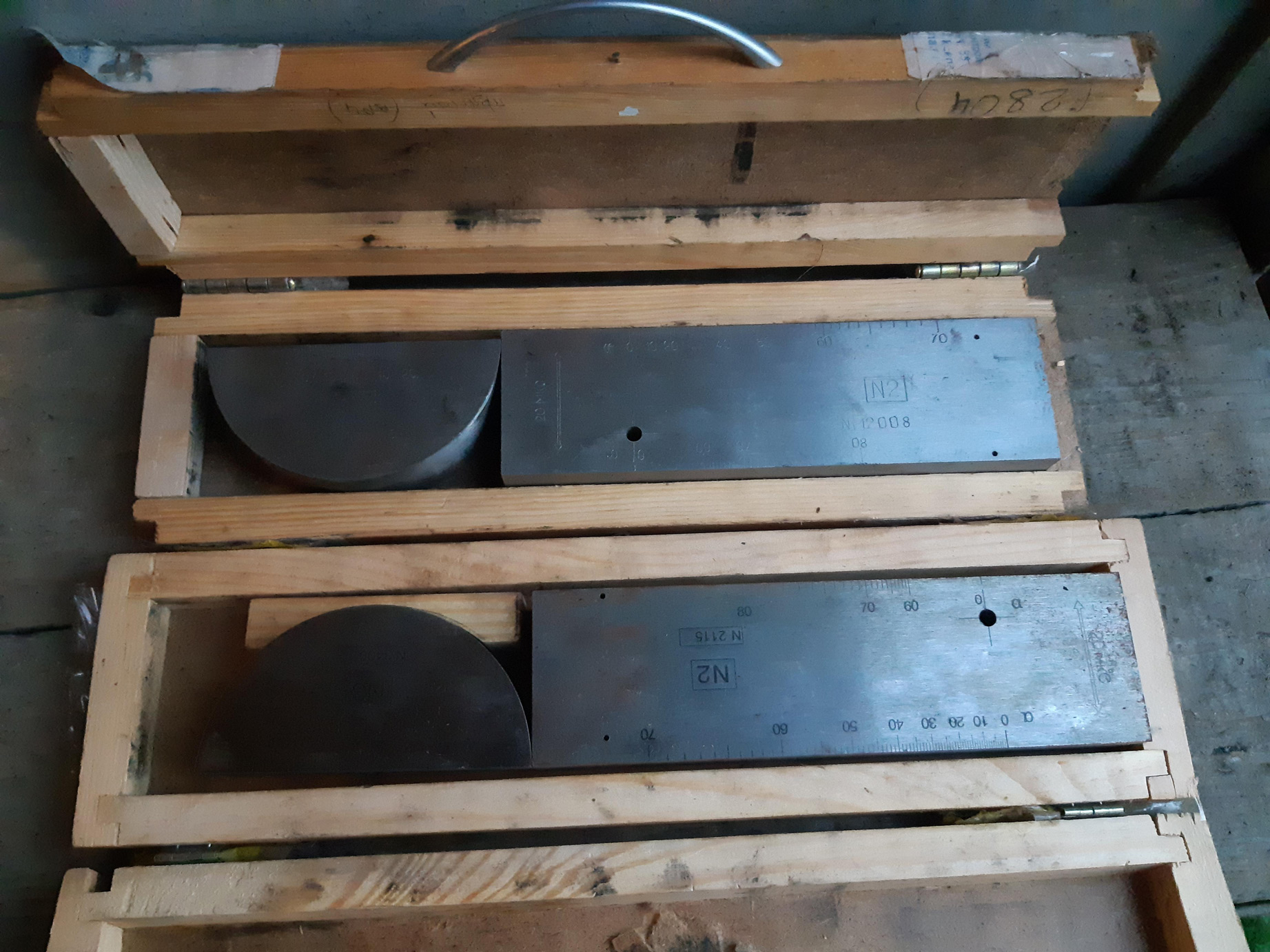

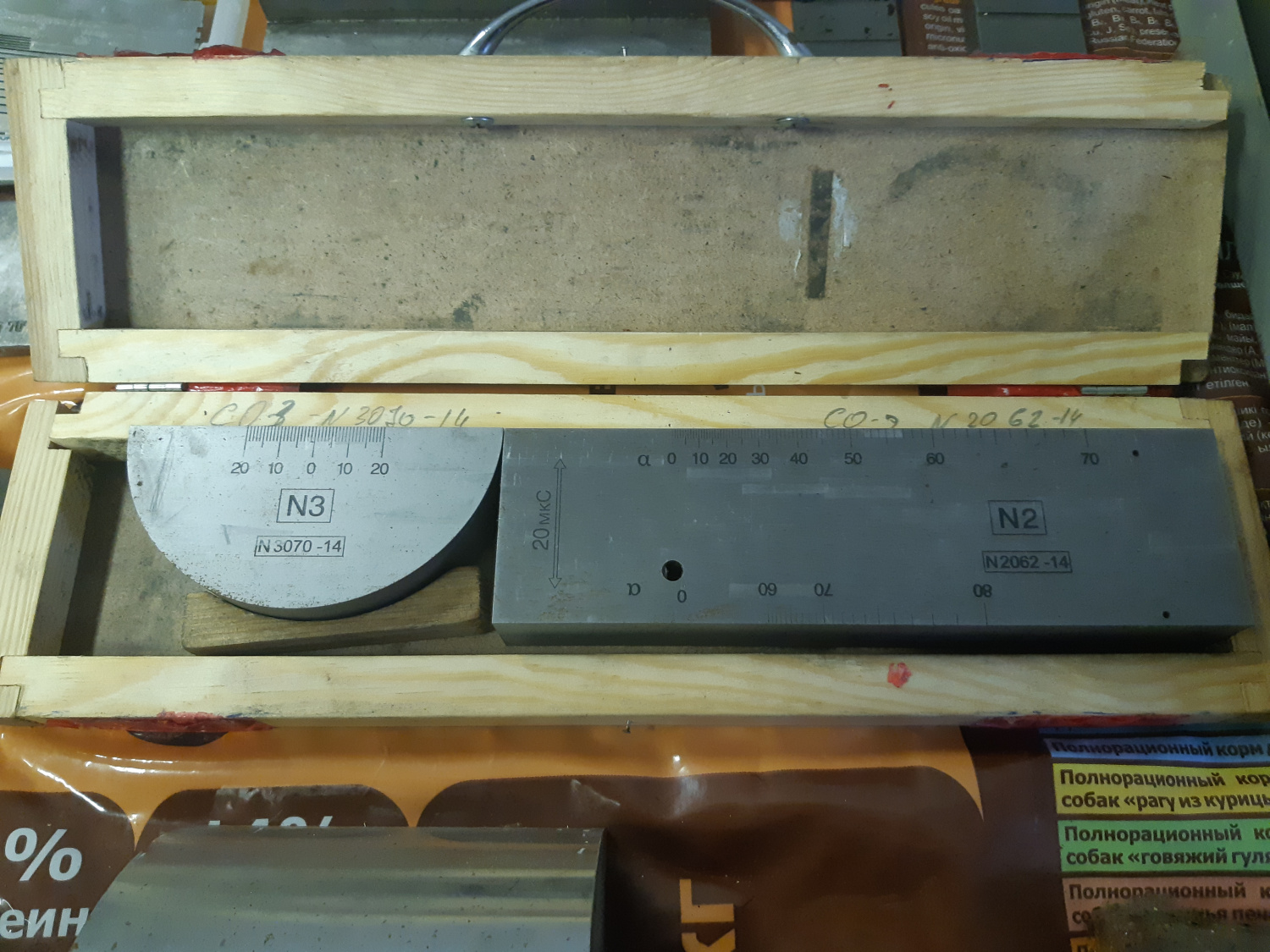

Комплект КОУ-2 состоит из двух стандартных образов СО-2 и СО-3
Комплект стандартных образцов СО-2, СО-3 – является основным комплектом для настройки акустической аппаратуры (ультразвуковых дефектоскопов с пьезоэлектрическими преобразователями).
Стандартный образец СО-2 применяют:
при контроле ультразвуковым дефектоскопом изделий из малоуглеродистой и низколегированной сталей для определения:
- условной чувствительности;
- мертвой зоны;
- погрешности глубиномера;
- угла ввода луча;
- ширины основного лепестка диаграммы направленности;
- импульсного коэффициента преобразования;
- предельной чувствительности.
время распространения ультразвуковых колебаний в прямом и обратном направлениях 20±1 мкс;
СО-2 изготовлен из стали марки 20 или из стали марки 3 по ГОСТ 14637;
скорость распространения продольной волны в материале образца при температуре 20±5 °С составляет 5900±59 м/с;
время распространения ультразвуковых колебаний в прямом и обратном направлениях 20±1 мкс;
геометрические размеры соответствуют требованиям ГОСТ 14782
Стандартный образец СО-3 применяют:
для определения точки выхода ультразвукового луча и стрелы преобразователя ультразвукового дефектоскопа. Может применяться для определения времени распространения ультразвуковых колебаний в призме преобразователя.
СО-3 изготовлен из стали марки 20 по или из стали марки 3 по ГОСТ 14637;
скорость распространения продольной волны в материале образца при температуре 20±5 °С составляет 5900±59 м/с; геометрические размеры соответствуют требованиям ГОСТ Р 55724-2013
Стандартный образец СО-3 применяют для определения точки выхода ультразвукового луча и стрелы наклонного ультразвукового преобразователя. Может применяться для определения времени распространения ультразвуковых колебаний в призме преобразователя.
