Памир-300 №2

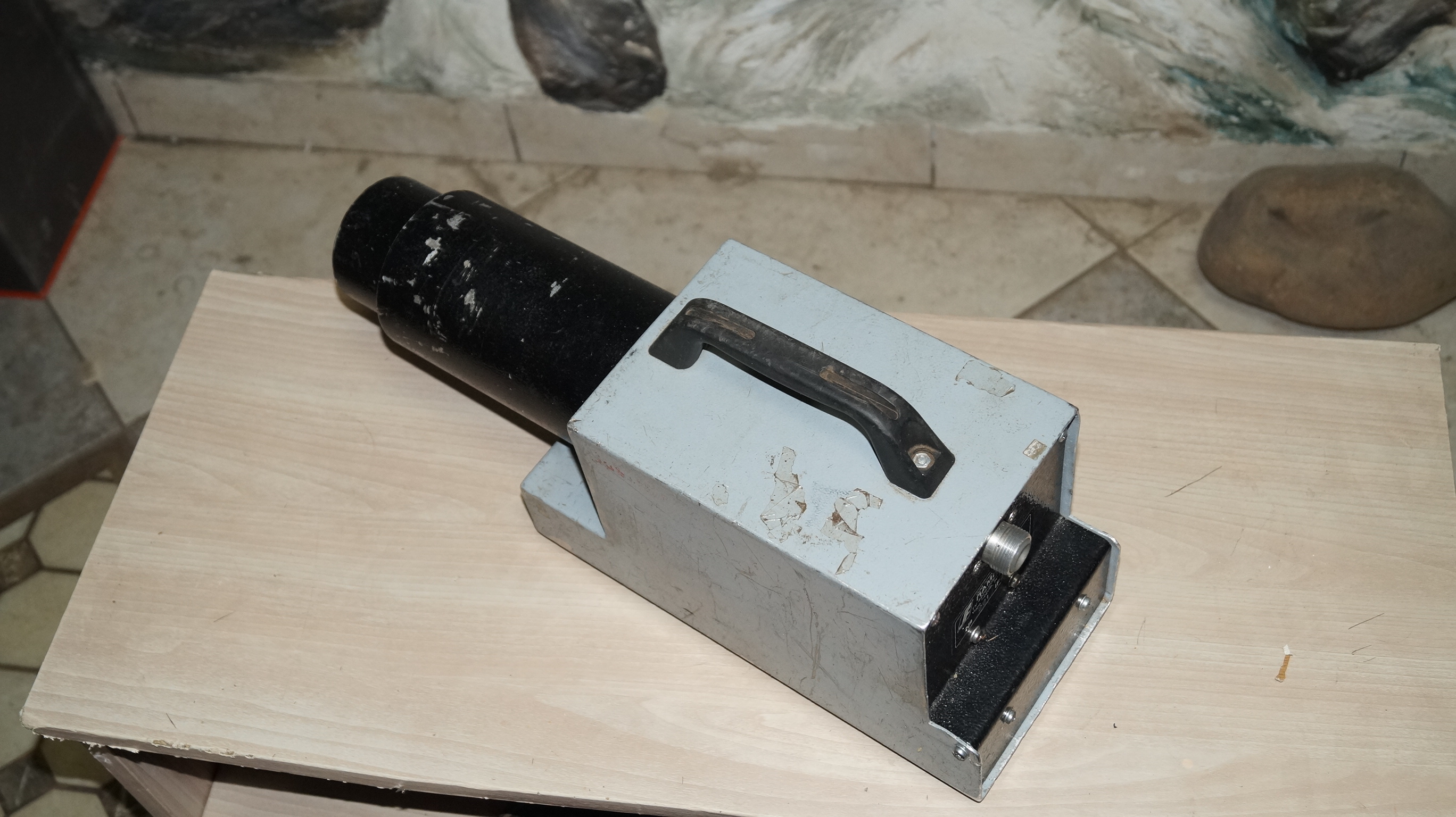

Рентгеновский аппарат Памир-300

Рентгеновский аппарат Арина-3 – новая модификация предыдущей модели. От Арины-1 ее отличает вдвое большая мощность при меньшем весе излучателя, который составляет около 5,5 кг. На сегодняшний день Арина-3 – самый легкий и самый маленький портативный рентгеновский аппарат данной серии. В аппарате используется рентгеновская трубка ИМА-320 D, дающая возможность как направленного так и панорамного контроля.

Использование аппарата Арина-3 наиболее эффективно при контроле изделий от 30 до 50 мм. Для радиографического контроля в данном диапазоне толщин, как правило применяются высокочувствительные пленки в комбинации с флуоресцентными усиливающими экранами. При использовании высококонтрастной пленки со свинцовыми экранами, максимальная толщина ОК уменьшается примерно в 2 раза. Аппарат Арина-3 внесен в реестр средств неразрушающего контроля ПАО «Газпром».

Технические характеристики, заявленные производителем рентгеновских аппаратов серии Памир и Арина, приведены в следующей таблице:

Импульсные рентгеновские аппараты серии «Арина» используются для промышленного рентгеновского контроля. В настоящее время выпускаются модели: Арина-1, Арина-3, Арина-7, Арина-9. Приборы данной серии отличаются мощностью напряжения на рентгеновской трубке и подбираются исходя из максимальной толщины объекта и условий контроля. Приборы данной серии могут работать как направленным, так и панорамным методом. Дефектоскопы Арина разработаны в России и адаптированы для работы при температуре окружающей среды от -40 до +50 С°.

Импульсные аппараты «Арина» работают в более широком диапазоне рентгеновского излучения, сдвинутого в длинноволновую часть спектра, чем аппараты непрерывного действия. Это позволяет одним и тем же аппаратом, при постоянном напряжении на рентгеновской трубке, диагностировать как тонкие детали (от 4 мм), так и более толстые (до 30 мм и выше, в зависимости от модели). Например, для иридия 192, толщина образца может быть от 10 до 100 мм.

Вместе с этим, существует ряд ограничений, не дающих возможность использовать импульсные аппараты на особо ответственных объектах. Это связано с тем, что приборы данного типа не позволяют осуществлять плавную регулировку высокого напряжения и следовательно добиваться оптимальной радиационной контрастности, что в сочетании с большим размером фокусного пятна ограничивает их применение в атомной, авиационной и других отраслях предъявляющих повышенные требования к качеству радиационного контроля. Так же импульсные рентгеновские аппараты требуют длительного перерыва между очередными экспозициями и сравнительно частой замены рентгеновских трубок.

В импульсных аппаратах из серии «Арина» используется рентгеновская трубка со взрывной электронной эмиссией. В качестве катода в трубке используется вольфрамовая фольга толщиной несколько микрон. Под действием импульса высокого напряжения очень короткой длительности кромка вольфрамового катода взрывается, образуется облако плазмы, которая является источником электронов. Далее идет ускорение электронов и их торможение, как и в трубках с накальным катодом.

Комплект поставки рентгеновских аппаратов серии «Арина»:

• Высоковольтный блок рентгеновского аппарата

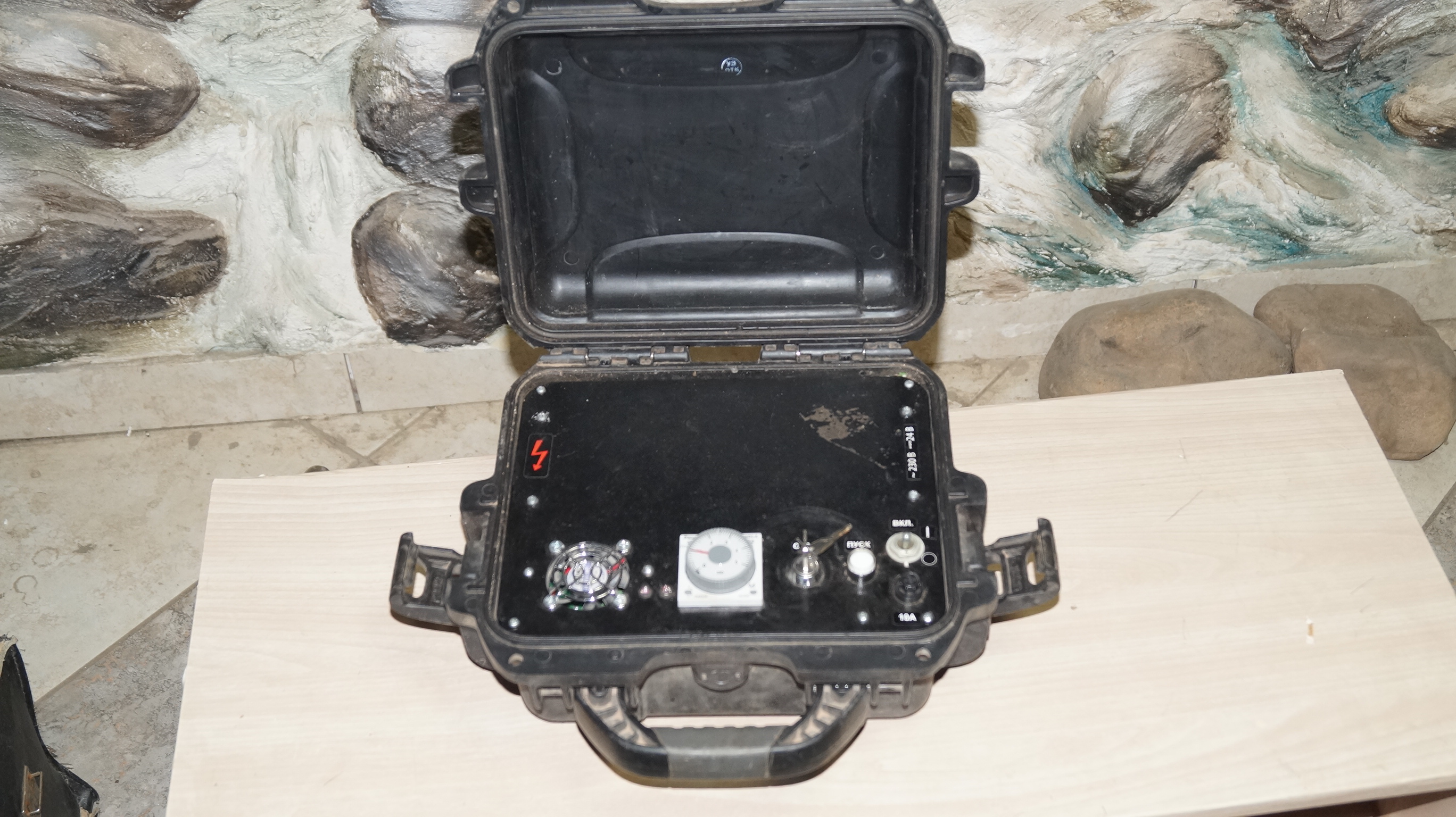

• Пульт управления
• Кабель соединительный
• Кабель 220В
• Кабель 24В
• Комплект запасных частей
• Руководство по эксплуатации
• Упаковочная сумка

Дополнительные принадлежности:

• Источник питания;
• Запасной высоковольтный кабель с разъемами;
• Запасные разъемы для пульта и р/а;
• Приспособление ПАУК для крепления на трубе
