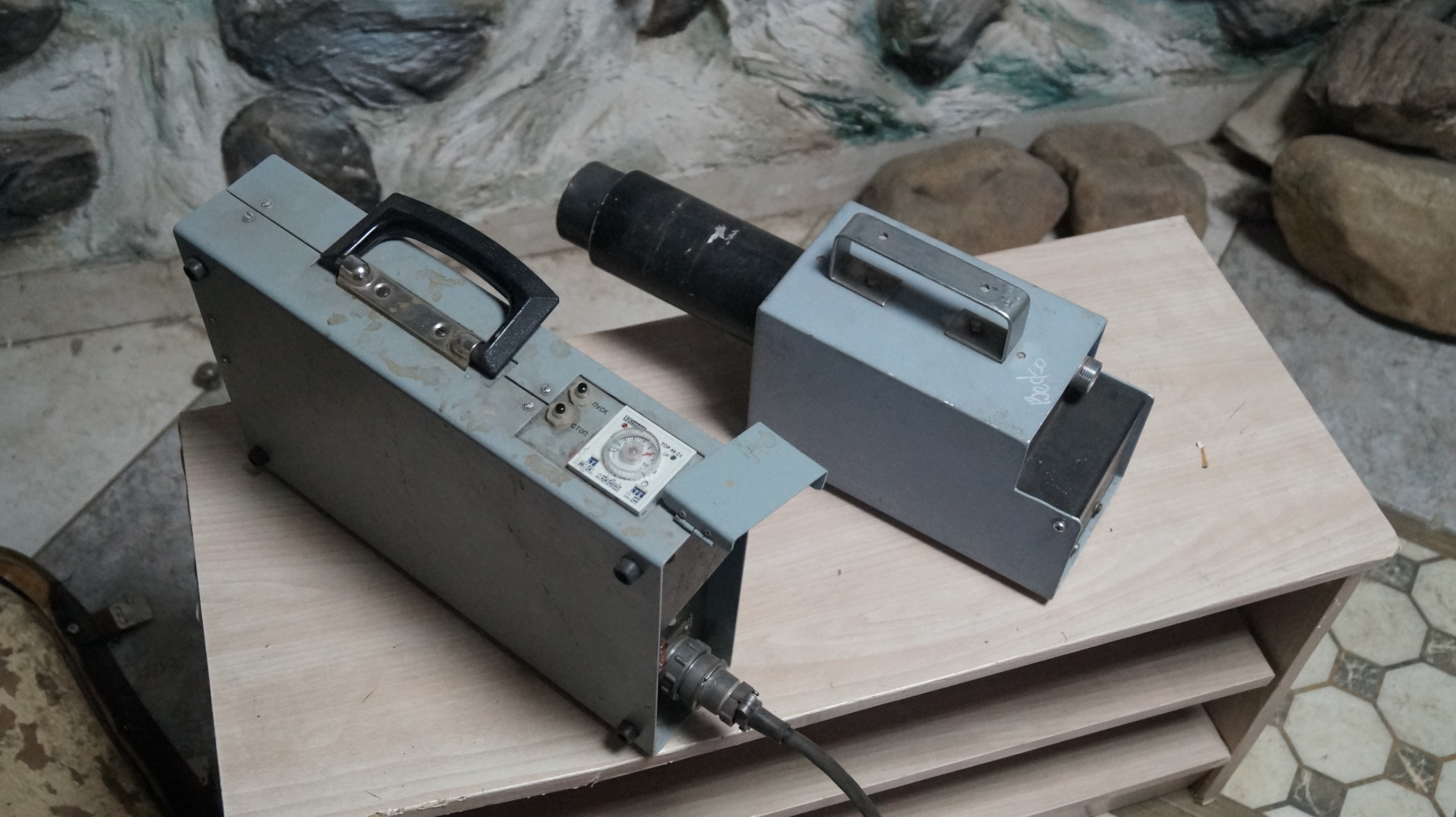

Рентгеновский аппарат Арина-3
Рентгеновский аппарат Арина-3 – новая модификация предыдущей модели. От Арины-1 ее отличает вдвое большая мощность при меньшем весе излучателя, который составляет около 5,5 кг. На сегодняшний день Арина-3 – самый легкий и самый маленький портативный рентгеновский аппарат данной серии. В аппарате используется рентгеновская трубка ИМА-320 D, дающая возможность как направленного так и панорамного контроля.
Использование аппарата Арина-3 наиболее эффективно при контроле изделий от 30 до 50 мм. Для радиографического контроля в данном диапазоне толщин, как правило применяются высокочувствительные пленки в комбинации с флуоресцентными усиливающими экранами. При использовании высококонтрастной пленки со свинцовыми экранами, максимальная толщина ОК уменьшается примерно в 2 раза. Аппарат Арина-3 внесен в реестр средств неразрушающего контроля ПАО «Газпром».
Технические характеристики, заявленные производителем рентгеновских аппаратов серии Памир и Арина, приведены в следующей таблице:
|
Характеристики |
Арина-3 |
|
|
Амплитуда напряжения на рентгеновской трубке, кВ |
180 |
|
|
Экспозиционная доза рентгеновского излучения на расстоянии (500±20) мм от торца рентгеновского блока в прямом пучке за 1,5 мин, не менее, мкКл/кг (мР) |
154 (600) |
|
|
Толщина стали, доступная для рентгенографирования с помощью высококонтрастных рентгеновских пленок с флуоресцентными усиливающими экранами, мм |
до 30 |
|
|
Диаметр фокусного пятна, мм |
3 |
|
|
Напряжение питания |
однофазная сеть переменного тока (220 - 230) В, (50 ± 1) Гц батарея аккумуляторов (24 ± 3) В |
|
|
Потребляемая мощность, Вт, не более |
150 |
|
|
Рентгеновский блок |
масса, кг |
5,5 |
|
длина, мм |
425 |
|
|
ширина, мм |
125 |
|
|
высота, мм |
215 |
|
|
Пульт управления |
масса, кг |
6,0 |
|
длина, мм |
310 |
|
|
ширина, мм |
260 |
|
|
высота, мм |
150 |
|
Импульсные рентгеновские аппараты серии «Арина» используются для промышленного рентгеновского контроля. В настоящее время выпускаются модели: Арина-1, Арина-3, Арина-7, Арина-9. Приборы данной серии отличаются мощностью напряжения на рентгеновской трубке и подбираются исходя из максимальной толщины объекта и условий контроля. Приборы данной серии могут работать как направленным, так и панорамным методом. Дефектоскопы Арина разработаны в России и адаптированы для работы при температуре окружающей среды от -40 до +50 С°.
Импульсные аппараты «Арина» работают в более широком диапазоне рентгеновского излучения, сдвинутого в длинноволновую часть спектра, чем аппараты непрерывного действия. Это позволяет одним и тем же аппаратом, при постоянном напряжении на рентгеновской трубке, диагностировать как тонкие детали (от 4 мм), так и более толстые (до 30 мм и выше, в зависимости от модели). Например, для иридия 192, толщина образца может быть от 10 до 100 мм.
Вместе с этим, существует ряд ограничений, не дающих возможность использовать импульсные аппараты на особо ответственных объектах. Это связано с тем, что приборы данного типа не позволяют осуществлять плавную регулировку высокого напряжения и следовательно добиваться оптимальной радиационной контрастности, что в сочетании с большим размером фокусного пятна ограничивает их применение в атомной, авиационной и других отраслях предъявляющих повышенные требования к качеству радиационного контроля. Так же импульсные рентгеновские аппараты требуют длительного перерыва между очередными экспозициями и сравнительно частой замены рентгеновских трубок.
Принцип работы. Эквивалентная электрическая схема импульсного рентгеновского аппарата «Арина» приведена на фото (ССЫЛКА НА ФОТО), где: С1 - конденсатор, К - ключ (первичный коммутатор); Тр - импульсный трансформатор, С2 - разрядная емкость; Р – разрядник - обостритель, Т - рентгеновская трубка. При замыкании ключа К предварительно заряженный конденсатор С1 разряжается через первичную обмотку импульсного трансформатора Тр. При этом во вторичной обмотке возникает импульс высокого напряжения длительностью порядка 10-6с, заряжающий выходную емкость до 100-200 кВ в зависимости от типа аппарата. Разрядник - обостритесь преобразует энергию, накоплённую в емкости С2, в импульс высокого напряжения длительностью 10-8С, который поступает на рентгеновскую трубку Т.
В импульсных аппаратах из серии «Арина» используется рентгеновская трубка со взрывной электронной эмиссией. В качестве катода в трубке используется вольфрамовая фольга толщиной несколько микрон. Под действием импульса высокого напряжения очень короткой длительности кромка вольфрамового катода взрывается, образуется облако плазмы, которая является источником электронов. Далее идет ускорение электронов и их торможение, как и в трубках с накальным катодом.

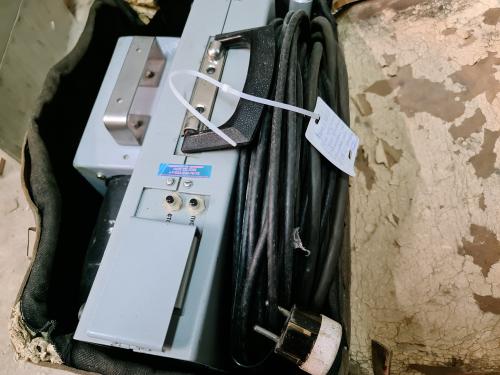

Комплект поставки рентгеновских аппаратов серии «Арина»:
- Высоковольтный блок рентгеновского аппарата
- Пульт управления
- Кабель соединительный
- Кабель 220В
- Кабель 24В
- Комплект запасных частей
- Руководство по эксплуатации
- Упаковочная сумка
