Комплект вакуумирования

Общие данные

Установка предназначена для вакуумного контроля герметичности сварных соединений и основного материала в нефтегазовой, энергетической и других отраслях промышленности. Основные типы контролируемых объектов — резервуары, котлы, стальные и пластиковые трубопроводы, топливные баки, облицовки и прочие объекты с односторонним доступом. Установка контроля герметичности с комплектом вакуумных рамок

Контроль герметичности с применением установки основан на пузырьковом методе регламентированном ПНАЭ Г-7-019-89 и сводится к следующим этапам:

1.               Нанесение на контролируемую поверхность пенно-пленочного индикатора;

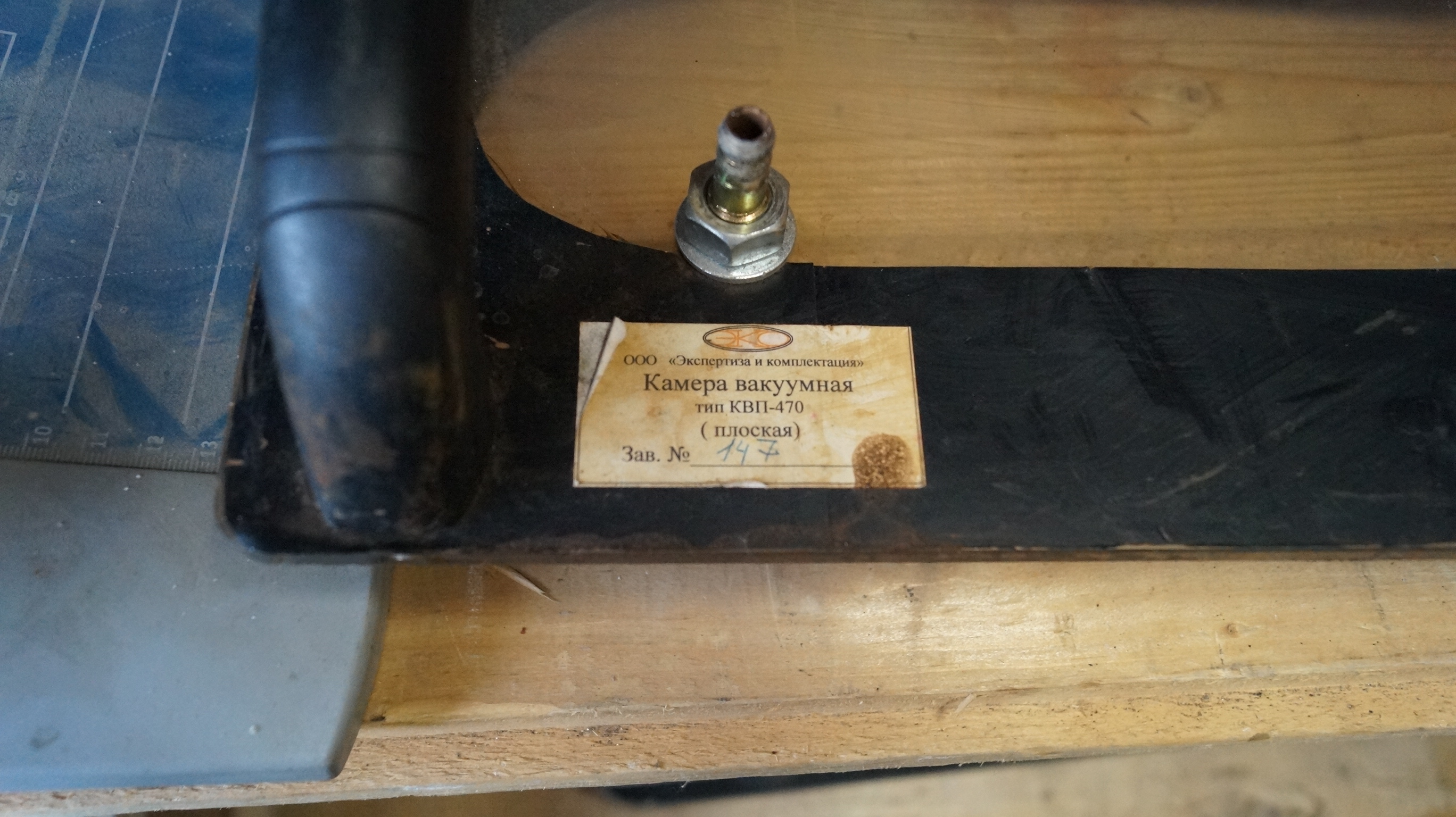

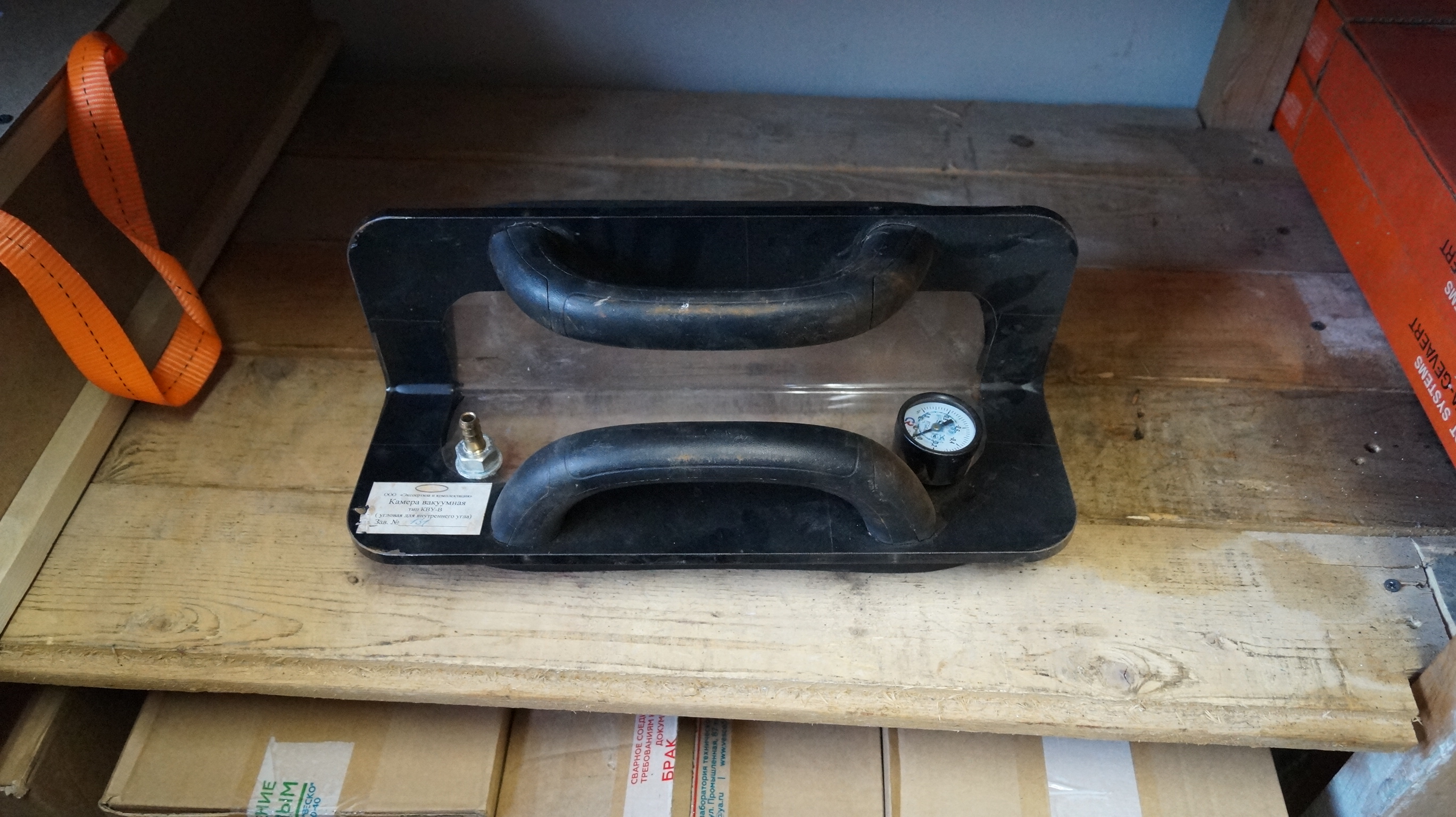

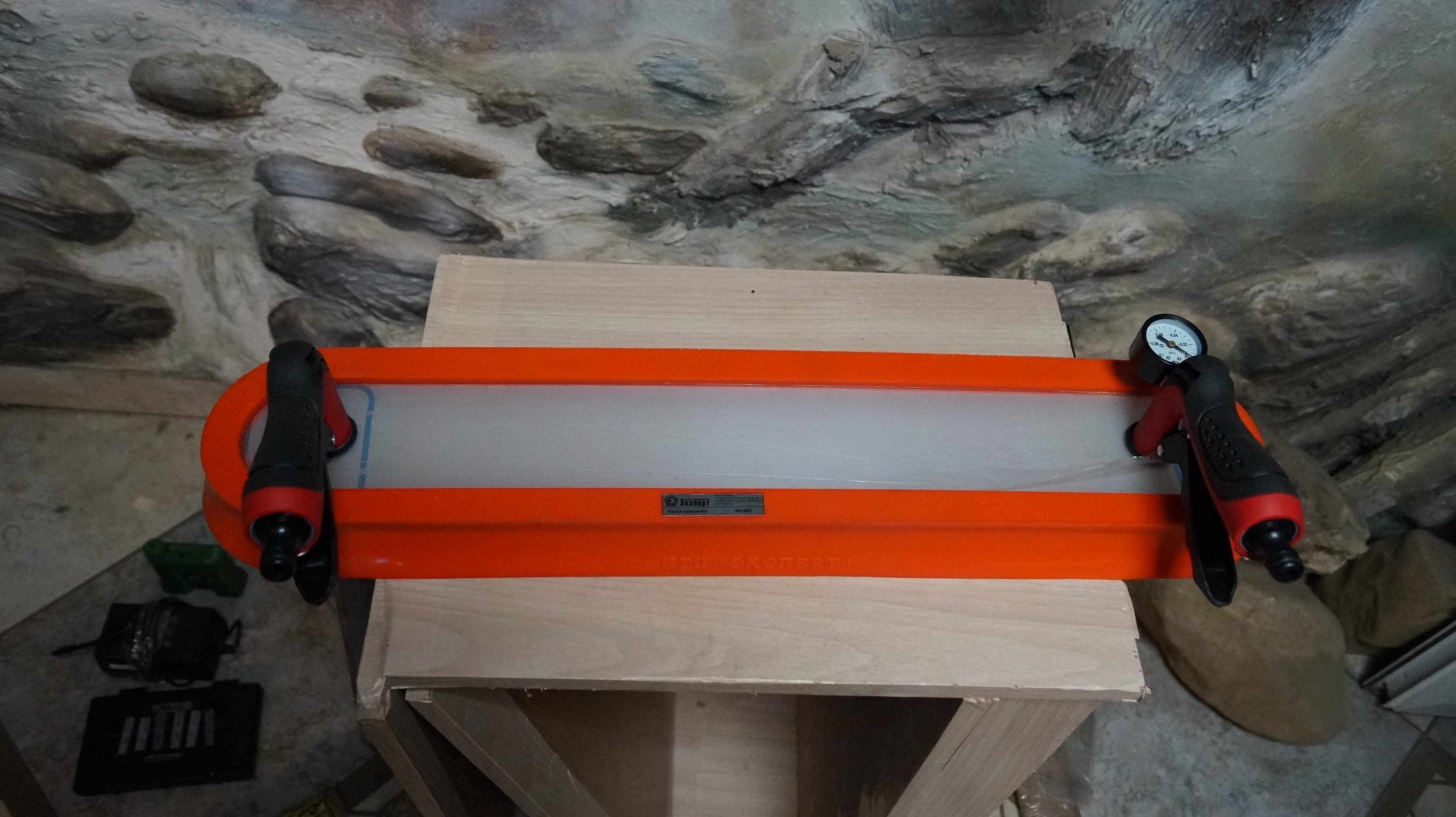

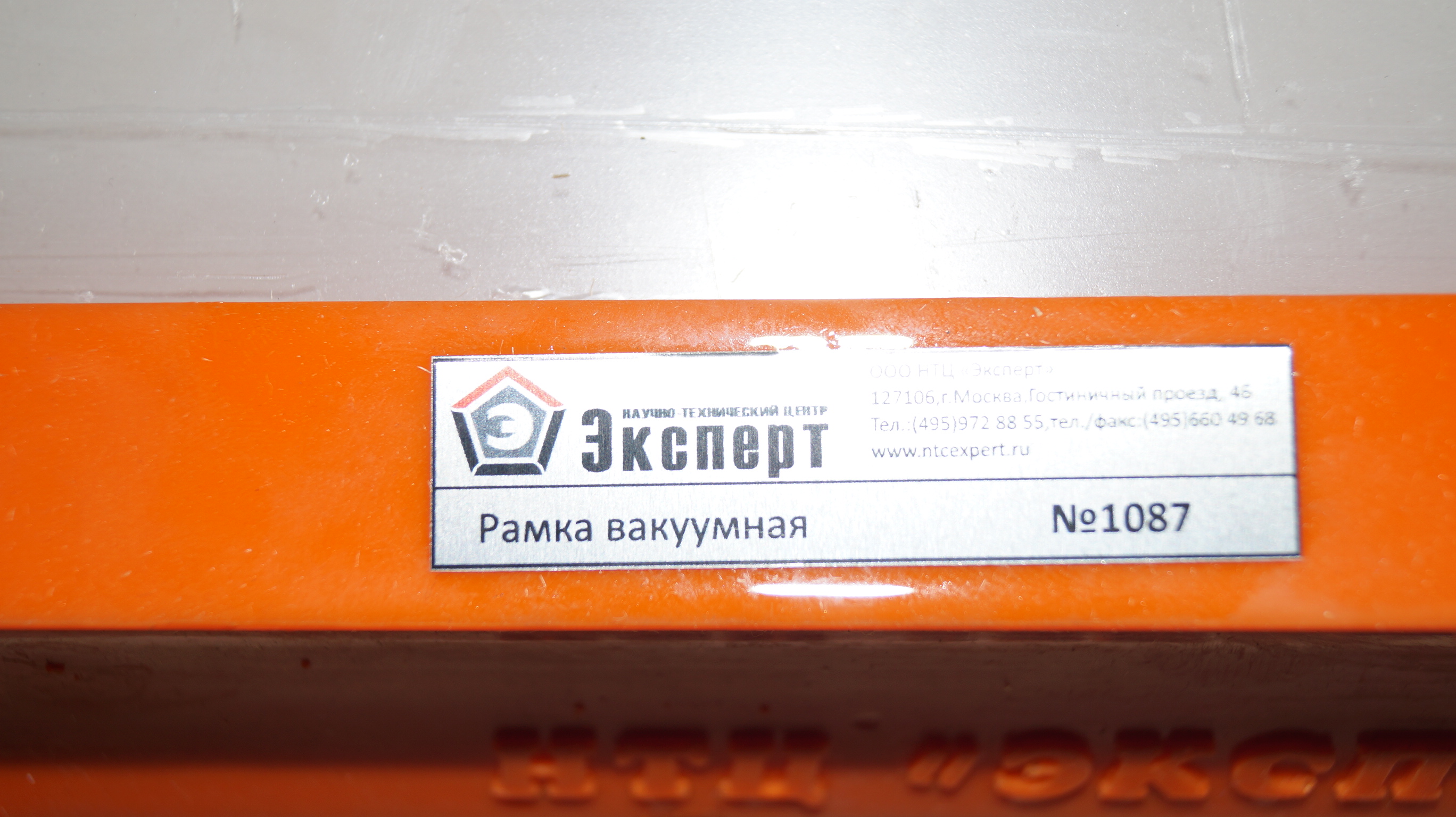

2.               Установка вакуумной рамки на контролируемую поверхность и создание между ними вакуума;

3.               Визуальный контроль, потока пузырьков в местах образования течей.

 Технические характеристики

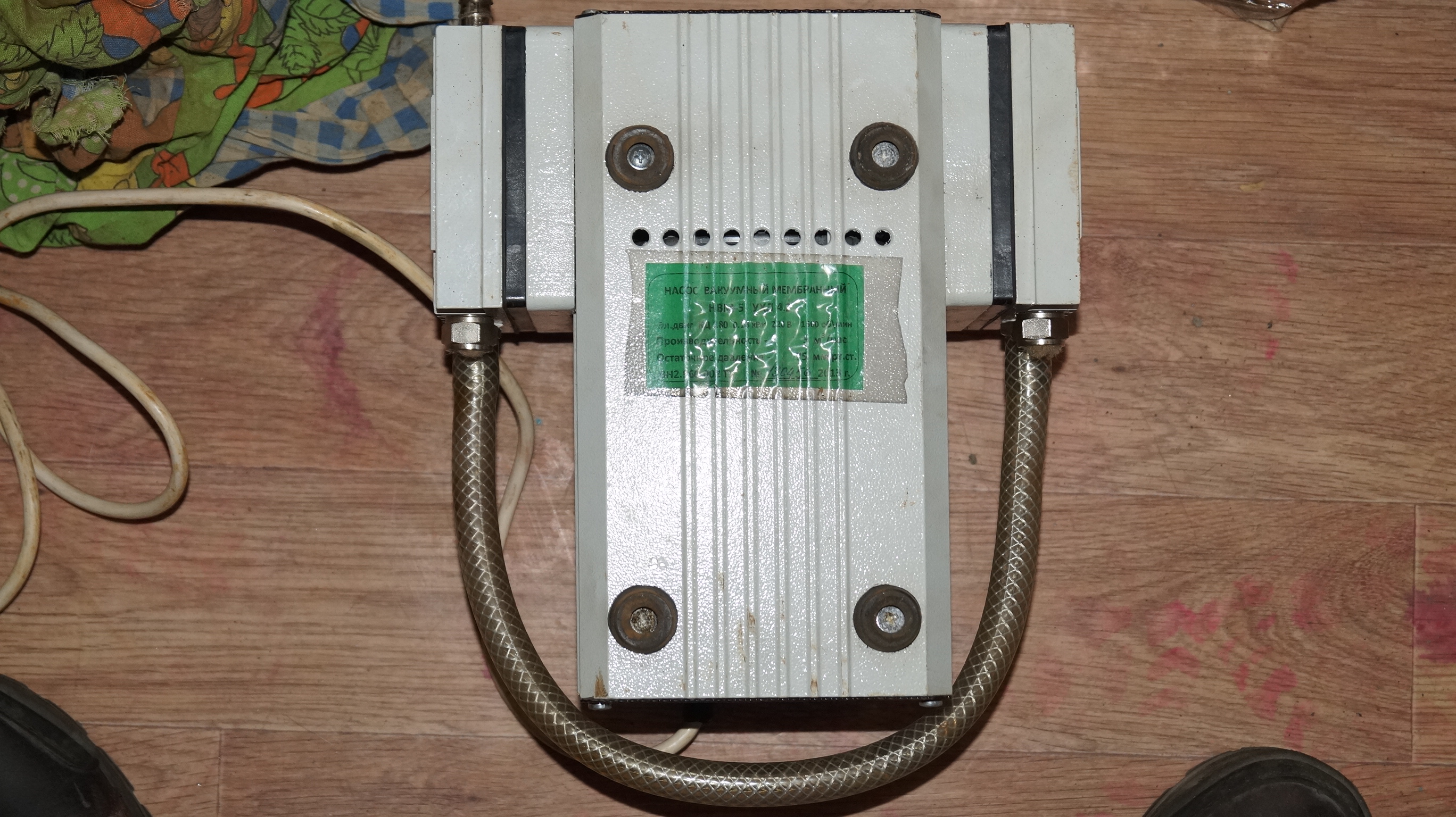

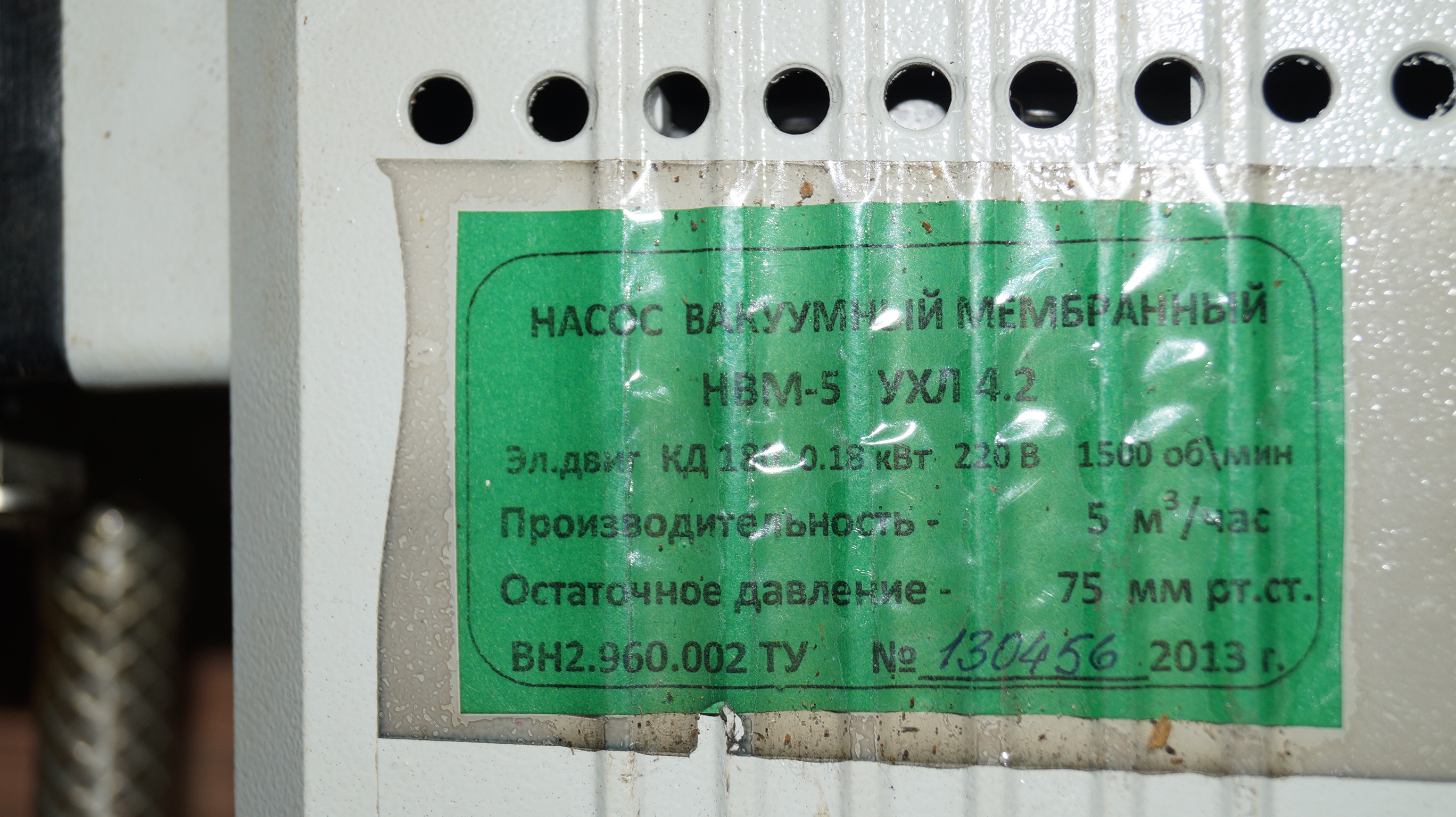

1.1       .Насос вакуумный мембранный НВМ-5.

1.1.1.       Производительность насоса при атмосферном давлении на

входе, л/с..................................................................................... 1,4±0,14

1.1.2.       Напряжение питающей сети при частоте 50 Гц,В.......... 220

1.1.3.       Масса вакуумного насоса, кг............................................... 9

1.2       . Давление в вакуумной камере ( не менее) кПа

(кгс/см².)...................................................................................... -30(-0,3)

2.3.            Давление в вакуумной камере (рабочее рекомендуемое) кПа

(кгс/см²) -60 (-0,6)

 Комплектность

.......................................................................................................

Документация

• Руководство по эксплуатации
• Паспорт
