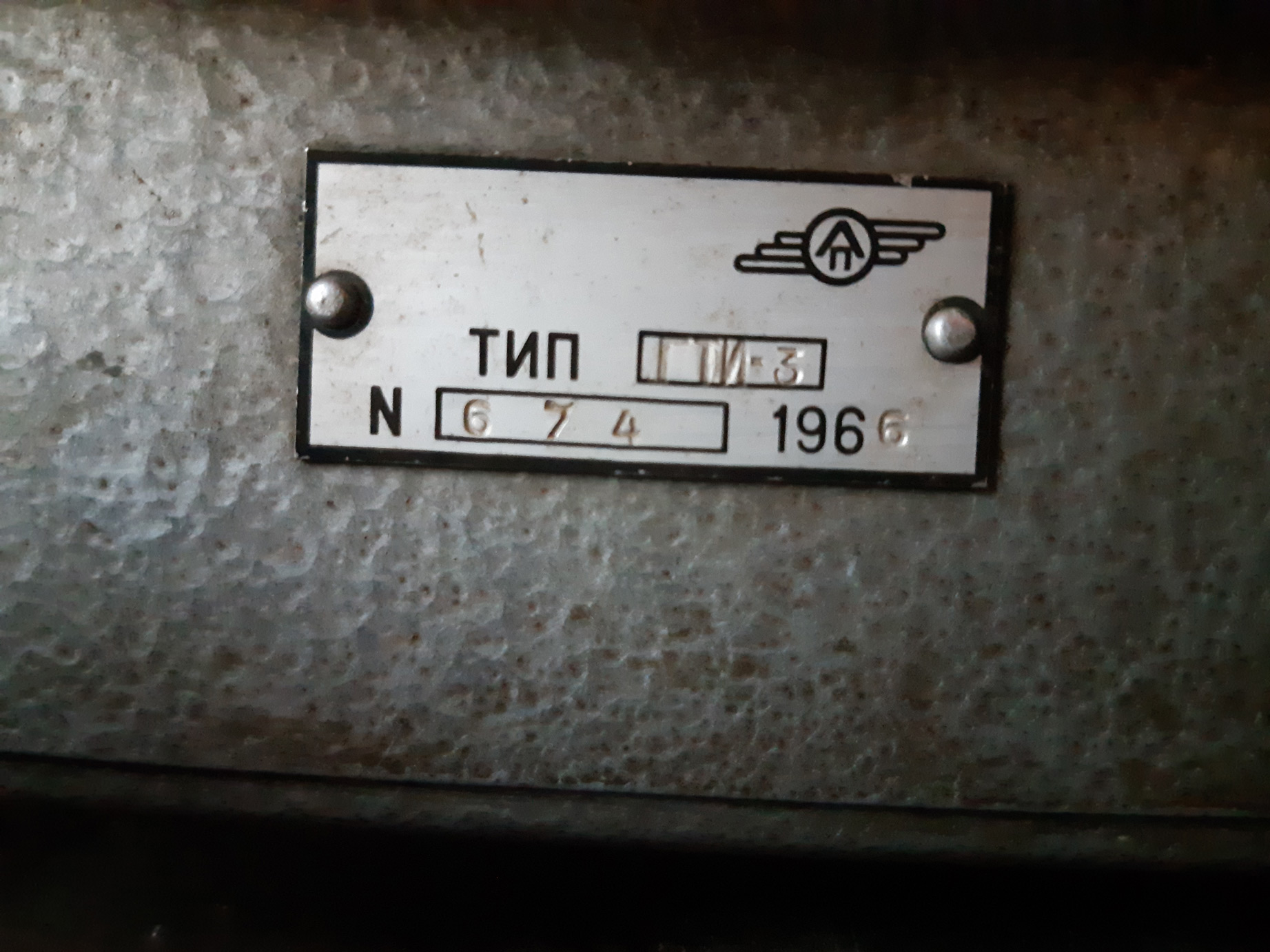

Галоидный течеискатель ГТИ-3
Прибор предназначен для обнаружения негерметичностей в вакуумных объемах опрессовкой галоген-содержащими газами.
Комплектность:
- Измерительный блок течеискателя ГТИ-3.

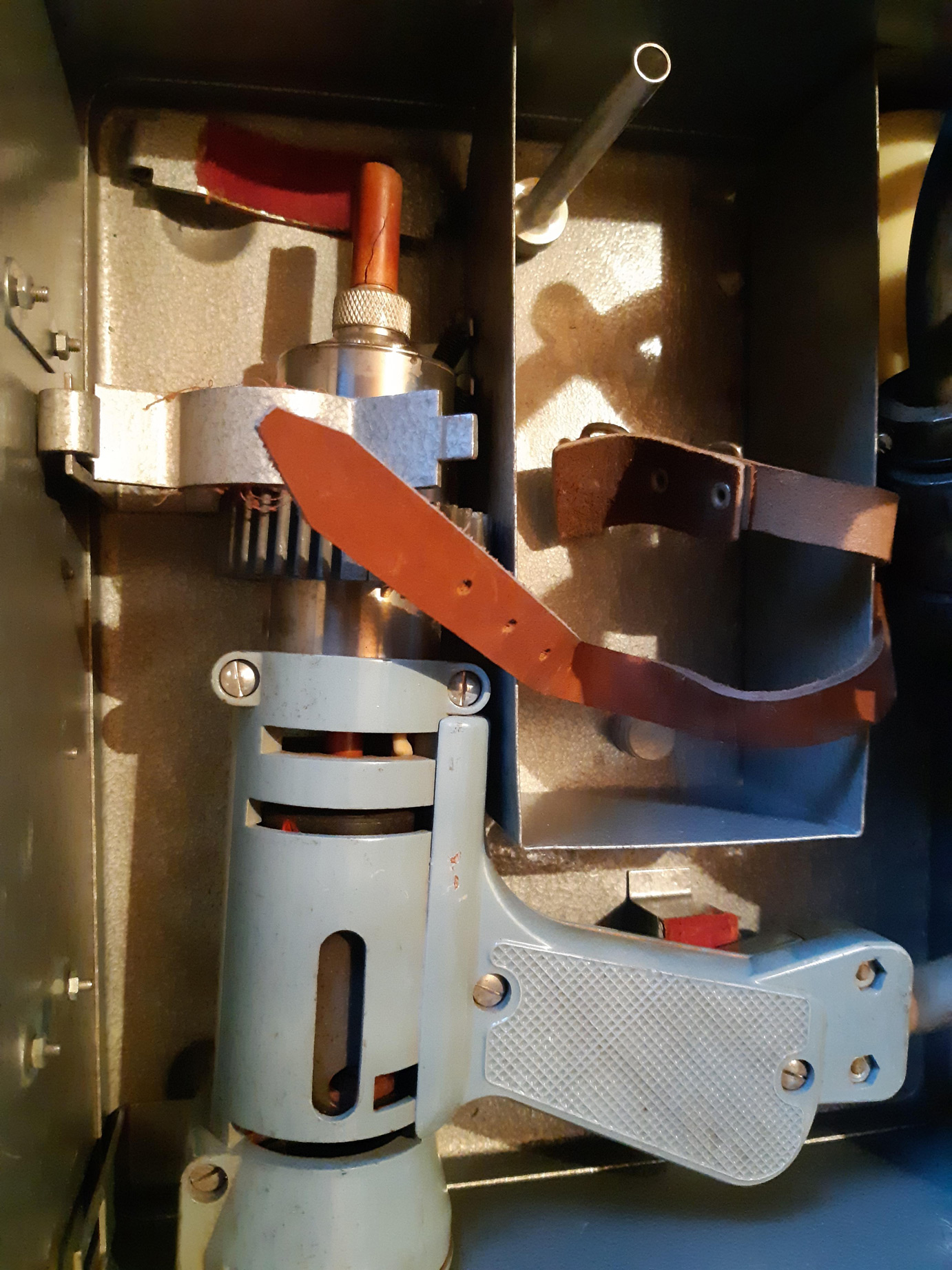

- Выносной щуп в форме пистолета.
- Вакуумные объемы с течами.
- Баллон со сжатым фреоном-12.
- Редуктор давления.
- Манометр редуктора.
- Шланг для подачи фреона в объем.
- Укладочный ящик течеискателя.
Описание работы прибора.
- Включить измерительный блок ГТИ-3 в сеть, отрегулировать и подготовить его к работе согласно инструкции.
- При участии лаборанта наполнить испытуемый объем смесью фреона с воздухом до давления, несколько превышающего атмосферное — (1,1—1,2 ат).
- Обследовать объем на течь с помощью щупа, начиная с режима минимальной чувствительности прибора.
- При обнаружении крупной течи немедленно отвести щуп.
- Для обнаруженной течи подобрать оптимальную чувствительность галоидного течеискателя, регулируя накал датчика.
- Увеличить редуктором давление фреона в испытуемом объеме, обнаружить более мелкие течи и подобрать для них соответствующую чувствительность прибора.
- Записать расположение течей, давление опрессовки, режимы чувствительности и отклонения стрелки индикаторного прибора.
- Сделать оценки обнаруженных течей в единицах литр • миллитор в секунду.
Предупреждения.
Фреон в баллоне находится под давлением около 6 ат, поэтому при работе с редуктором необходимо строго соблюдать правила техники безопасности.
Осторожно! Датчик течеискателя следует беречь от отравлений при большой концентрации галогенов в воздухе (фреон, пары четыреххлористого углерода) из-за крупных течей, утечки из баллона и т. д. Датчик галоидного течеискателя чувствителен к табачному дыму, поэтому работать следует только в проветренном помещении.
Расход времени. Норма времени на работу составляет примерно два часа исходя из процесса:
- Подготовка ГТИ-3 и заполнение объема фреоном 1 ч.
- Обнаружение течи в различных режимах 1 ч.
Общие данные
Контроль качества деталей и узлов производственного оборудования с применением гелиевых течеискателей помогает обеспечивать техническую исправность ваших технологических линий. К типичным примерам можно отнести герметичные упаковки, клапаны, коллекторы, уплотнения, вакуумные сосуды и системы, медицинские устройства, трубопроводы высокой чистоты, тормозные и топливные магистрали, гидравлические линии, холодильные агрегаты, радиаторы, теплообменники, конденсаторы, резервуары для хранения.
Предназначение
В лабораторную установку входят следующие элементы. 1. Измерительный блок течеискателя ГТИ-3. 2. Выносной щуп в форме пистолета. 3. Вакуумные объемы с течами. 4. Баллон со сжатым фреоном-12. 5. Редуктор давления. 6. Манометр редуктора. 7. Шланг для подачи фреона в объем. 8. Укладочный ящик течеискателя.
Техническая информация
Содержание работы.
1. Включить измерительный блок ГТИ-3 в сеть, отрегулировать и подготовить его к работе согласно инструкции.
2. При участии лаборанта наполнить испытуемый объем смесью фреона с воздухом до давления, несколько превышающего атмосферное — (1,1—1,2 ат).
3. Обследовать объем на течь с помощью щупа, начиная с режима минимальной чувствительности прибора.
4. При обнаружении крупной течи немедленно отвести щуп.
5. Для обнаруженной течи подобрать оптимальную чувствительность галоидного течеискателя, регулируя накал датчика.
6. Увеличить редуктором давление фреона в испытуемом объеме, обнаружить более мелкие течи и подобрать для них соответствующую чувствительность прибора.
7. Записать расположение течей, давление опрессовки, режимы чувствительности и отклонения стрелки индикаторного прибора.
8. Сделать оценки обнаруженных течей в единицах литр • миллитор в секунду.
Предупреждения. 1. Фреон в баллоне находится под давлением около 6 ат, поэтому при работе с редуктором необходимо строго соблюдать правила техники безопасности. 2. Датчик течеискателя следует беречь от отравлений при большой концентрации галогенов в воздухе (фреон, пары четыреххлористого углерода) из-за крупных течей, утечки из баллона и т. д. 3. Датчик галоидного течеискателя чувствителен к табачному дыму, поэтому работать следует только в проветренном помещении. Во время работы не курить.
* Проект ГОСТа по вакуумной терминологии рекомендует применение термина «Галогенный течеискатель». Однако здесь и далее мы используем название, принятое в заводских документах.
Расход времени. Норма времени на работу составляет 2 ч со следующим распределением. 1. Подготовка ГТИ-3 и заполнение объема фреоном 1 ч. 2. Обнаружение течи в различных режимах 1 ч.
